TERMÉKEK - BRG KEZELŐ EGYSÉGEK

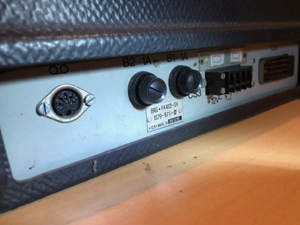

FK402 SH ASZTALI KEZELŐ EGYSÉG

Az FK402SH típusú asztali kezelő egység az FM301 vagy az FM401 sorozatú adó-vevők üzemeltetését, kezelését biztosítják ún. közelkezelés üzemmódban.

A kezelőegység asztalra helyezhető kivitelű. Az előlap a kezelőelemek jobb áttekinthetősége érdekében döntve van. Az előlappal összeépített lemezváz egy 240x340x110 mm-es méretű vákuumszívott műanyagdobozban foglal helyet, és onnan a fenéklap négy rögzítő csavarjának oldása után egy mozdulattal kibillenthető. Ez a megoldás jó hozzáférhetőséget biztosít. Az áramköri lap a lemezvázból kihajtható, ami szervizmunkáknál előnyös.

A kezelőegység segítségével közelkezelésnél (az adó-vevőtől max. 100 m távolságra) az alábbi kezelői feladatokat lehet elvégezni.

Szolgáltatások:

• Az állomás ki- és bekapcsolása
• Csatornaváltás 1-12 forgalmi csatornán
• Vétel érzékelés
• Zajzár ki- és bekapcsolása
• Hívás vétel
• Hívás adás
• Kézibeszélő vagy asztali mikrofon csatlakoztatási lehetőség
• Beszéd vétel
• Beszéd adás
• Telefon forgalom
• Behallgatás
• Külső hangszóró csatlakoztatási lehetőség
• Külső táplálási lehetőség
• Külső hívásjelző csatlakoztatási lehetőség

A szerkesztő megjegyzése:

A fenti információk a készülék szemrevételezésével lettek megállapítva, egyes pontokon a valós szolgáltatások eltérhetnek a felsoroltaktól.

A képek nagy méretben is megtekinthetők az Interaktív / Kép galéria menüpontban. A nagy képeket tartalmazó kép galéria IDE KATTINTVA is elérhető.

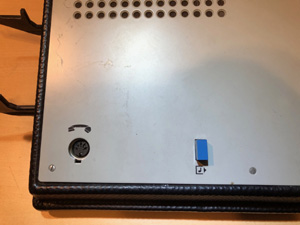

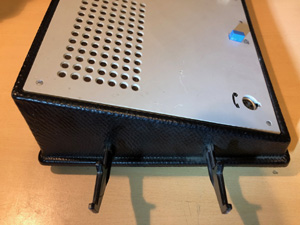

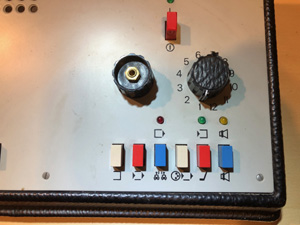

FK402 DO ASZTALI KEZELŐ EGYSÉG

Az FK402DO típusú asztali kezelő egység az FM301 vagy az FM401 sorozatú adó-vevők üzemeltetését, kezelését biztosítják ún. közelkezelés üzemmódban.

A kezelőegység asztalra helyezhető kivitelű. Az előlap a kezelőelemek jobb áttekinthetősége érdekében döntve van. Az előlappal összeépített lemezváz egy 240x340x110 mm-es méretű vákuumszívott műanyagdobozban foglal helyet, és onnan a fenéklap négy rögzítő csavarjának oldása után egy mozdulattal kibillenthető. Ez a megoldás jó hozzáférhetőséget biztosít. Az áramköri lap a lemezvázból kihajtható, ami szervizmunkáknál előnyös.

A kezelőegység segítségével közelkezelésnél (az adó-vevőtől max. 100 m távolságra) az alábbi kezelői feladatokat lehet elvégezni.

Szolgáltatások:

• Az állomás ki- és bekapcsolása
• Csatornaváltás 1-12 forgalmi csatornán
• Vétel érzékelés
• Zajzár ki- és bekapcsolása
• Jelzőhang adás
• Kézibeszélő vagy asztali mikrofon csatlakoztatási lehetőség
• Beszéd vétel
• Beszéd adás
• Átjátszás
• Telefon forgalom
• Behallgatás
• Külső hangszóró csatlakoztatási lehetőség
• Külső táplálási lehetőség
• Magnetofon csatlakoztatási lehetőség

A képek nagy méretben is megtekinthetők az Interaktív / Kép galéria menüpontban. A nagy képeket tartalmazó kép galéria IDE KATTINTVA is elérhető.

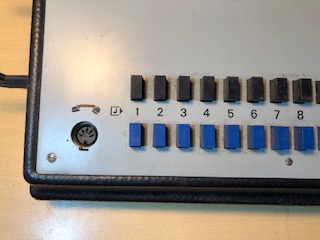

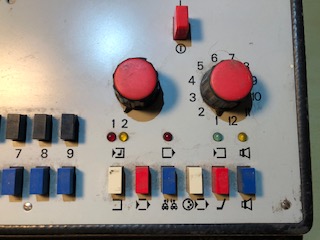

FK402 DH ASZTALI KEZELŐ EGYSÉG

Az FK402DH típusú asztali kezelő egység az FM301 vagy az FM401 sorozatú adó-vevők üzemeltetését, kezelését biztosítják ún. közelkezelés üzemmódban.

A kezelőegység asztalra helyezhető kivitelű. Az előlap a kezelőelemek jobb áttekinthetősége érdekében döntve van. Az előlappal összeépített lemezváz egy 240x340x110 mm-es méretű vákuumszívott műanyagdobozban foglal helyet, és onnan a fenéklap négy rögzítő csavarjának oldása után egy mozdulattal kibillenthető. Ez a megoldás jó hozzáférhetőséget biztosít. Az áramköri lap a lemezvázból kihajtható, ami szervizmunkáknál előnyös.

A kezelőegység segítségével közelkezelésnél (az adó-vevőtől max. 100 m távolságra) az alábbi kezelői feladatokat lehet elvégezni.

Szolgáltatások:

• Az állomás ki- és bekapcsolása
• Csatornaváltás 1-12 forgalmi csatornán
• Vétel érzékelés
• Zajzár ki- és bekapcsolása
• Hívás vétel
• Hívás adás
• Kézibeszélő vagy asztali mikrofon csatlakoztatási lehetőség
• Beszéd vétel
• Beszéd adás
• Átjátszás
• Telefon forgalom
• Behallgatás
• Külső hangszóró csatlakoztatási lehetőség
• Külső táplálási lehetőség
• Külső hívásjelző csatlakoztatási lehetőség

A képek nagy méretben is megtekinthetők az Interaktív / Kép galéria menüpontban. A nagy képeket tartalmazó kép galéria IDE KATTINTVA is elérhető.

FK402 UH ASZTALI KEZELŐ EGYSÉG (4S79L987/A)

Nem áll rendelkezésre információ.

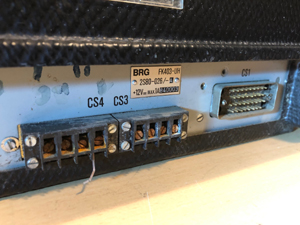

FK403 UH ASZTALI KEZELŐ EGYSÉG (4S80L026/A)

Általános ismertetés

Az FK403-UH típuső kezelő egység az FK402-UH típusú kezelőegységtől abban különbözik, hogy egy beszéd-adás indító áramkört is tartalmaz, amely telefon üzemmódban a vonali beszédjelről indítja az adást.

Szolgáltatások

A kezelő egység telefonforgalom üzemmódra kapcsolásával lehetőség van egy távbeszélő előfizető és egy mozgó állomás közötti szimplex összeköttetés megteremtésére. Az összekapcsolást minkét fél kérheti a kezelőszemélytől. Az előfizetővel a kezelőszemély egy, a kezelő egységhez csatlakoztatott normál telefonkészüléken keresztül veszi fel a kapcsolatot.

Telefonforgalomra kapcsoláskor ez a készülék leválasztódik a vonalról, a vevő hangfrekvenciás kimenetéről jövő jel a telefonvonalra, a vonalról jövő jel az adó bemenetére kapcsolódik. A beszéd-adás indító áramkör vételi szünetben a vonali beszédről adásra kapcsolja az adót. Az adásra kapcsolás tartási időzítéssel is rendelkezik a beszéd szóközeinek megfelelően.

A képek nagy méretben is megtekinthetők az Interaktív / Kép galéria menüpontban. A nagy képeket tartalmazó kép galéria IDE KATTINTVA is elérhető.

VK2 VASÚTI KEZELŐ EGYSÉG (4L79-575/A)

Az FM10-164S típusú 12-24/24V-os tápegységgel működő szimplex üzemű URH adó-vevőt VK-2 kezelőegységgel kiegészítve vasúti járművön (mozdonyon) is lehet telepíteni. Két vezetőállás esetén a KD típusú kapcsolódoboz alkalmazásával lehetőség van arra, hogy az adó-vevőt mindkét vezetőállásból lehessen üzemeltetni felváltva, egy-egy egymást kizáró VK-2 kezelőegység segítsségével.

A kezelő egység tartalmazza azon kezelőelemeket, melyek az adó-vevő működtetéséhez szükségesek, valamint zajzár érzékelő áramkört és 2W teljesítményű hangfrekvenciás végerősítő fokozatot. Ezen kívül még 3 db nyomógomb (N1, N2, N3) is el van helyezve a kezelő előlapján. Ezek közül az N1 egyik morzekontaktusa az adás-vétel váltásra, a másik 2 nyomógomb a járművön egyéb célokat szolgál.

A kezelőelemek tengelyei és az összekötő kábelek tömszelencén keresztül csatlakoznak, a nyomógombokat pedig gumisapka borítja. Mivel az adó-vevő is teljesen zárt kivitelű, a teljes készülék vízmentesnek tekinthető.

A kezelő 24V-os tápfeszültségét az adó-vevőből kapja a 26 pólusú csatlakozóról egy 32 erű kábelen keresztül. A másik 32 erű kábel a 14 pólusú csatlakozóval a végén, a hangszóró, a kézibeszélő és a foglaltság lámpa csatlakoztatási pontjait tartalmazza. Lehetőség van ezen kívül még egy kézibeszélő csatlakoztatására a kezelő harmadik tömszelencéjén keresztül. A MÁV rendeltetésű nyomógombokhoz szintén ez a tömszelence biztosítja a csatlakoztatási lehetőséget.

A KD kapcsolódoboz alkalmazásával lehetőég nyílik arra, hogy az FM10-164S típ. 12-24/24V-os inverteres táprészű adó-vevőt két kezelő helyről lehessen felváltva egy-egy VK-2 kezelő segítségével működtetni.

Ennél a működtetésnél annak a kezelő egységnek van kezelési joga, amelyik előbb kapcsolja be a készülékét. A másik helyen teljes kezelési gátlás van.

Az áramkör az átkötéseken kívül négy jelfogót tartalmaz, amelyek az egyes pontok átkapcsolását végzik az éppen bekapcsolt VK-2 kezelő egység részére. A készülék külön kezelést nem igényel.

Az öntvényházra vízzáróan vannak felszerelve a VK-2 csatlakoztatására szolgáló 26 pólusú csatlakozó dugók. Az FM10-164 felé menő 32 eres kábel, tömítő szelencén jön ki az öntvényházból. A készülék a VK-2 kezelő egységekkel és az adó-vevővel együtt vízmentes kivitelű.

A készüléken az alábbi kezelőelemek találhatók:

• 0,1,2,3,4,5 KI-BE kapcsoló és HANGERŐSSÉG fokozatkapcsoló
• Csatornaváltó
• Zajzár ki-be kapcsoló
• ÜZEM jelzőlámpa
• ADÁS jelzőlámpa
• 3 db nyomógomb (N1: adás-vétel váltás, N2,N3: egyéb rendeltetésre)

A képek nagy méretben is megtekinthetők az Interaktív / Kép galéria menüpontban. A nagy képeket tartalmazó kép galéria IDE KATTINTVA is elérhető.

GK3 KEZELŐ EGYSÉG (4X00-743/A)

A legegyszerűbb szolgáltatásokat biztosító kezelő berendezés, mely csupán a kezelő elemeket tartalmazza. Ezek azonosak a beépített kezelős adó-vevő kezelőelemeivel.

• KI-BE kapcsoló, melynek 3 állása van:
• KI
• BE, zajzár bekapcsolva
• BE, zajzár kikapcsolva
• Csatornakapcsoló (12 állású)
• Hangerőszabályozó
• "Hívás" nyomógomb
• "Vétel" jelzőlámpa

Ez a kezelő egység szelektív hívóművel nem rendelkezik, a "Hívás" nyomógomb benyomásával egy kb. 1800 Hz-es oszcillátor indul el, mely jel az adót modulálja beszédösszeköttetés kezdeményezésénél. Ez a jel, amely minden ellenállomás hangszórójában hallható, fiogyelmezteti a kezelő személyzetet a beszédösszeköttetésre való felszólításra.

A kezelő egység az adó-vevőhöz hajlékony, sokerű kábelen keresztül csatlakozik. A kábel a kezelő egységbe fixen van beforrasztva, az adó-vevőhöz pedig 26 pólusú csatlakozóval csatlakoztatható.

A kezelő egység kis méreteinél fogva kényelmesen elhelyezhető a gépkocsik műszerfala alatt. A kezelő egységhez az állomásösszeállítási rajznak megfelelően kézibeszélő, hangszóró erősítő, mikrofon vagy mikrofonhangszóró csatlakozik.

Méretek: 42 x 186 x 95 mm.

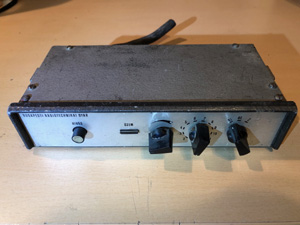

GK3-V KEZELŐ EGYSÉG

A legegyszerűbb szolgáltatásokat biztosító kezelő berendezés, mely csupán a kezelő elemeket tartalmazza. Ezek azonosak a beépített kezelős adó-vevő kezelőelemeivel.

• KI-BE kapcsoló, melynek 3 állása van:
• KI
• BE, zajzár bekapcsolva
• BE, zajzár kikapcsolva
• Csatornakapcsoló (12 állású)
• Hangerőszabályozó
• "Hívás" nyomógomb
• "Vétel" jelzőlámpa

Ez a kezelő egység szelektív hívóművel nem rendelkezik, a "Hívás" nyomógomb benyomásával egy kb. 1800 Hz-es oszcillátor indul el, mely jel az adót modulálja beszédösszeköttetés kezdeményezésénél. Ez a jel, amely minden ellenállomás hangszórójában hallható, fiogyelmezteti a kezelő személyzetet a beszédösszeköttetésre való felszólításra.

A kezelő egység az adó-vevőhöz hajlékony, sokerű kábelen keresztül csatlakozik. A kábel a kezelő egységbe fixen van beforrasztva, az adó-vevőhöz pedig 26 pólusú csatlakozóval csatlakoztatható.

A kezelő egység kis méreteinél fogva kényelmesen elhelyezhető a gépkocsik műszerfala alatt. A kezelő egységhez az állomásösszeállítási rajznak megfelelően kézibeszélő, hangszóró erősítő, mikrofon vagy mikrofonhangszóró csatlakozik.

Méretek: 42 x 186 x 95 mm.

A szerkesztő megjegyzése:

Lényegében megegyezik a GK3 alap kezelő egységgel. Az egyetlen különbséget a hátlapra kivezetett 12 pólusú csatlakozók jelentik, ahova 2 db HE-1 hangszóró egység, valamint egy tetszőleges beszélő egység csatlakoztatható (kézibeszélő, mikrofon vagy mikrofonhangszóró).

A képek nagy méretben is megtekinthetők az Interaktív / Kép galéria menüpontban. A nagy képeket tartalmazó kép galéria IDE KATTINTVA is elérhető.

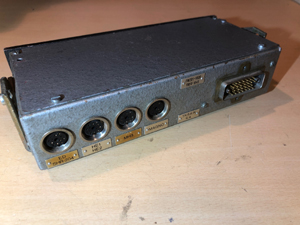

GK3-T/S KEZELŐ EGYSÉG (2S79-963/A)

A GK3-T/S az FM10-164 típus szimplex vagy duplex üzemű URH adó-vevőkhhöz, mint fix vagy mobil állomások kezelőberendezése kerül felhasználásra.

A kezelő egység és az adó-vevő sokerű hajlékony kábellel csatlakozón keresztül van összeköttetésben.

A kezelő elemei:

• Ki-Be kapcsoló
• Csatornaváltó kapcsoló: 12 forgalmi csatorna átváltására
• Hívás nyomógomb: benyomásával a hívógenerátor modulája és egyidejűleg indítja az adó-berndezést
• Ki-Be jelző: jelzi a kezelő berendezés bekapcsolt állapotát
• Adás jelző: Adás üzemmódban világít. Több munkahelyes üzem esetén jelzi bármelyik munkahelyről történő adást
• Vétel jelző: A vevő zajzár áramköre működteti vételkor, ill a Ki-Be kapcsoló "Z" állásakor világít

A szerkesztő megjegyzése:

A GK3-T/S kezelő egységet elsősorban a tűzoltóságok használták gépkocsiba telepítve, illetve fixen telepített, bázisállomás készülékekhez. A gépkocsira telepített változat esetén két kezelő egységet használtak: az egyiket a vezető fülkébe szerelték, a másikat a gépkocsi hátsó részén lévő felépítménybe.

A képek nagy méretben is megtekinthetők az Interaktív / Kép galéria menüpontban. A nagy képeket tartalmazó kép galéria IDE KATTINTVA is elérhető.

GK4-50/1, GK4-50/50 és GK5-50/50 KEZELŐ EGYSÉG (4L79-466/A)

Az FM10-164 típusú szimplex vagy duplex üzemű URH adó-vevőkhöz, a különböző alkalmazásoknak megfelelően többféle kezelő egység is alkalmazható.

A mobil üzemű adó-vevő állomások kezelő egységei, melyik mind a szimplex, mind a duplex üzemű berendezésekhez csatlakoztathatók, az alábbi típusjelzéssel kerülnek forgalomba:

• GK3-0
• GK4-50/1
• GK4-50/50
• GK4-100/1
• GK4-100/100
• GK5-50/50

A GK 4 és GK típusok a GK3 gépkocsi kezelő továbbfejlesztett változatai. Abban különböznek, hogy a szelektí hívójelek adására és vételére is alkalmasak.

A fent leírt kezelő típusok közül a GK4-50/50 alaptípusból itt, a GK4-50/50 és a kisebb változtatásokkal kifejlesztett GK4-50/1 és GK4-50-50 gépkocsi kezelő típusok kerülnek ismertetésre, mint közösen kialakított, azonos alapelemekből felépített családot.

Itt kerül megemlítésre, hogy a duplex üzem abban különbözik a szimplextől, hogy a duplexnél más frekvencián történik az adás, máson a vétel. Így duplex üzemnél az adás-vétel történhet egyidejűleg, míg szimplexnél egyidejűleg vagy csak adás, vagy csak vétel üzem lehetséges. Szimplex üzem esetén az átkapcsolást a kezelőhöz csatlakoztatott kézibeszélőn, vagy a mikrofon-hangszóró erősítőn elhelyezett adás-vétel kapcsoló átváltásával biztosítható. Duplex berendezéseknél ugyanez a kapcsoló bekapcsolja az adás anélkül, hogy a vevőt kikapcsolná.

A GK4 és GK5 kezelőegység család, az adó-vevő állomás kezeléséhez, a következő szolgáltatásokat biztosítja:

• Ki- és bekapcsoló, három állással
• Csatornaváltó kapcsoló (12 állású), maximum 12 forgalmi csatorba átváltására
• Hangerőszabályozó
• Hívás nyomógomb (kettős hangú szelektív rendszer)
• Készenlét nyomógomb
• Vétel jelzőlámpa

Az egyes típusok a családon belül a következőkben térnek el egymástól:

A GK4-50/1 kezelő egység 53 hívójel közül egy kiválasztott kombináció adására és vételére szolgál.

A GK4-50/50 kezelő egység 53 hívójel közül kapcsolókkal választható, bármelyiknek az adására és ezek közül egynek a vételére szolgál.

A GK5-50/50 kezelő egység abban különbözik mindössze a GK4-50/50 típustól, hogy egy többlet kapcsolóval szimplex-duplex üzemű adó-vevőknél ezzel a kapcsolóval szimplex vagy duplex üzemre lehet átváltani. Egyébként a két kezelő egységben minden áramkör teljesen azonos.

A három típus azonos mechanikus egységekből és áramkörökből van felépítve. A GK4-50/1 készüléknél két kapcsoló elmarad, mert a megrendelő kívánsága szerint a hívóhangpár a két hívóhang-generátor tekercsének leágazásán gyárilag, forrasztással lett beállítva.

A kezelőegységhez, az állomás összeállításának megfelelően scatlakoztatható kézibeszélő, MH-3 típus mikrofon-hangszóró erősítő, vagy HE-1 típusú hangszóró erősítő és mikrofon, ezeken kívül akusztikus hívásjelző HJ típusjelzéssel.

GK7-50/1 és GK7-50/50 KEZELŐ EGYSÉG (4S79L701/A)

A GK7 kezelő egység az FM10-164 és FM10-166 típusú szimplex, félduplex vagy duplex üzemű mobil adó-vevőkhöz alkalmazható.

A kezelő egység tartalmazza az adó-vevő állomás üzemeltetéséhez szükséges kezelőszerveket (kapcsolók, jelzőlámpák), a kézibeszélő ill. hangszóró és mikrofon a kezelő egységhez csatlakozik. A keezelő egység tartalmazza a szelektív hívójelek adását és vételét végző áramköröket is.

Itt kerül megemlítésre, hogy a duplex üzem abban különbözik a félduplex és a szimplex üzemtől, hogy duplex üzemben a vevő adés közben is működik, míg félduplex és szimplex üzemben az adó és a vevő cask felváltva üzemelhet. Az adás bekapcsolása mindhárom esetben a kézibeszélőbe vagy a kézi mikrofonba beépített adás-vétel átkapcsolóval történik.

Szimplex üzemben az adó és a vevő frekvenciája ugyanaz, duplex üzemben az egyidejű üzemeltetés érdekében kb. 5 MHz különbség (az ún. duplex távolság) van az adási és a vételi frekvencia között.

A félduplex üzemű berendezések adási és vételi frekvenciái között szintén megvan a duplex távolság.

Az FM10-164 típusú adó-vevő adási és vételi frekvenciáját egy 0.8 MHz szélességű sávon belül lehet átkapcsolni. Ez azt jelenti, hogy egy adott duplex vagy félduplex üzemű készülék adója a csatornakapcsoló minden állásában a duplex frekvenciapárnak pl. a felső frekvenciáján, a vevő az also frekvenciáján üzemel. Egy másik készülék frekvenciahelyzete lehet fordított, tehát az adó frekvencia kisebb a vevő frekvenciánál.

A félduplex üzemű FM10-166 típusú adó-vevő adási és vételi frekvenciáját két-két, egyenként 0.8 MHz szélességű sávon belül lehet átkapcsolni. Ez lehetővé teszi, hogy a duplex csatornák egy részében az adó a frekvenciapárok also, a többi csatornában a frekvenciapárok felső frekvenciáján üzemeljen, míg a vételi frekvencia elhelyezkedése fordított. Másként kifjezve, egy készüléken belül is keverni lehet a kétféle frekvencia helyzetet (f_TX < f_RX, f_TX > f_RX).

A GK7 kezelő egység az adó-vevő állomás kezeléséhez a következő szolgáltatásokat biztosítja:

• KI-BE KAPCSOLÓ, három állással
• • Üzem kikapcsolva
  • Üzem és zajzár áramkör bekapcsolva
  • Üzem bekapcsolva, zajzár kikapcsolva
• CSATORNAVÁLTÓ KAPCSOLÓ (12 állású) a max 12 forgalmi csatorna átváltására
• HANGERŐSZABÁLYOZÓ
• HÍVÁS nyomógomb (kettős hangú szelektív rendszer)
• KÉSZENLÉT nyomógomb
• BEKAPCSOLÁS jelzőlámpa

A GK7 kezelő egységnek a következő két változata van:

A GK7-50/1 kezelő egység 53 hívójel közül egy-egy kiválasztott kombináció dására és vételére szolgál.

A GK7-50/50 kezelő egység 53 hívójel közül (kapcsolókkal választható) bármelyiknek z adására és ezek közül egynek a vételére szolgál.

A két típusváltozat azonos mechanikus egységekből és áramkörökből van felépítve.

A GK7-50/1 készüléknél a két hívóhang kapcsoló elmarad, mert a kiadott hívóhang pár üzem közben nem változtatható.

A kezelő egységhez, az állomás összeállításának megfelelően csatlakoztatható kézibeszélő, MH3 típusú mikrofonhangszóró erősítő vagy HE1 típusú hangszóró erősítő és mikrofon, ezeken kívül akusztikus hívásjelző HJ típusjelzéssel.

A kezelő egységek kettőshangú szelektív hívójelek adására és vételére alkalmasak. A szelektív hívójel 11 alaphang közül kiválasztott két hangból áll, melyek egyidejűleg kerülnek kisugárzásra.

A GK7-50/50 típusnál a hívóhang kombináció a "HÍVÁS I" és a "HÍVÁS II" kapcsolóval állítható be. A GK7-50/1 típusnál a két kapcsoló hiányzik, a hívóhang kombinációt gyárilag (vagy a telepítés során) állítják be, forrasztással. Az így beállított hívóhang kombinációt sugározza ki az adó, ha a kezelő egységen "HÍVÁS" nyomógombot benyomják.

A rendszerben lehetséges hívószámokat az alábbi táblázat tartalmazza:

11 21
12 22 32
13 23 33 43
14 24 34 44 54
15 25 35 45 55 65
16 26 36 46 56 66 76
17 27 37 47 57 67 77 87
18 28 38 48 58 68 78 88 98
19 29 39 49 59 69 79 89 99

A hívószámok kiosztásánél ügyelni kell arra, hogy abban az esetben, amikor a központi állomáson TK54 típusú távkezelőpárt alkalmaznak, nem használhatók azok a számpárok, melyekben a második számjegy a 8-as (2760 Hz) vagy a 9-es (3200 Hz).

A hívószámokhoz az alább felsorolt névleges frekvenciák tartoznak:

Az első szám jelentése (HÍVÁS I):

1. 750 Hz
2. 870 Hz
3. 1000 Hz
4. 1160 Hz
5. 1350 Hz
6. 1560 Hz
7. 1800 Hz
8. 2080 Hz
9. 2460 Hz

Az első szám jelentése (HÍVÁS II):

1. 1000 Hz
2. 1160 Hz
3. 1350 Hz
4. 1560 Hz
5. 1800 Hz
6. 2080 Hz
7. 2460 Hz
8. 2760 Hz
9. 3200 Hz

A hívójel vételét a kezelő egységhez csatlakoztatott hangszóró, mikrofonhangszóró vagy hívásjelző jelzi.

Az adó-vevő készülékbe beépített, úgynevezett "zajzár" áramkör azt a célt szolgálja, hogy akkor, amikor hasznos jel (vívőfrekvenciás jel) nincs a vevő bemenetén, akkor a vevő kimenetét lezárja és a hangszórótól vagy a hallgatótól az elkerülhetetlen és nagy nívójú zajokat távoltartja. A KI-BE kapcsoló 2. és 3. állásában ez az áramkör kapcsolódik be vagy ki.

A képek nagy méretben is megtekinthetők az Interaktív / Kép galéria menüpontban. A nagy képeket tartalmazó kép galéria IDE KATTINTVA is elérhető.

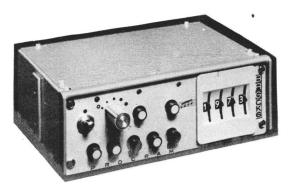

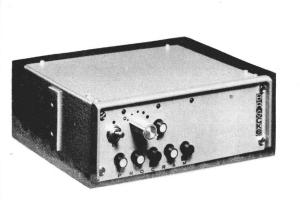

GK8 MRKB KEZELŐ EGYSÉG (BRG 161 KATALÓGUS)

A GK8 mobil gépkocsi kezelő egységeknek kétféle változata létezik: GK8-DM és GK8-DMTR.

A GK8-DM tulajdonságai:

• 5 fix programmal rendelkezik. Az 5 nyomógombjával 5 előre beállított, négyszámjegyű hívójel adható ki
• Diszpécserállomásokat hívhat
• Bejövő egyéni és csoportos hívást tud venni

A GK8-DMTR tulajdonságai:

• Rendelkezik a GK8-DM valamennyi zolgáltatásával, ezenkívül
• 4 éltárcsájával bármelyik négyszámjegyű hívójel beállítható és gy gomb lenyomásával a hívás kiadható
• Csoportos hívást tud adni
• Városi telefonvonalat közvetlenül hívhat egy szokványos számtárcsa segítségével

A képek nagy méretben is megtekinthetők az Interaktív / Kép galéria menüpontban. A nagy képeket tartalmazó kép galéria IDE KATTINTVA is elérhető.

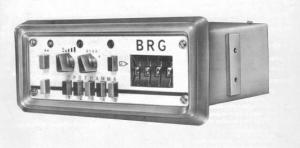

GK9 MRKB KEZELŐ EGYSÉG (BRG 161/2 KATALÓGUS)

Az MRKB - GK9-es gépkocsi kezelőkkel üzemelő mobil állomások alkalmasak az MRKB hírrendszer tagállomásaiként való üzemelésre.

A mobil állomások ezenkívül 4 szimplex rádiócsatornán az MRKB központ igénybevétele nélkül hívhatják egymást, illetve a kézi rádiókat.

A GK9-es gépkocsi kezelőnek kétféle változata van:

• GK9-DM
• GK9-DMTR

A GK9-DM gépkocsi kezelővel ellátott mobil állomás szolgáltatásai MRKB üzemmódban:

• A GK9-DM gépkocsi kezelő 5 nyomógombjával egy előre beállított négyszámjegyű hívójel adható ki a mobil álomásról.
• A mobil állomás diszpécserállomásokat hívhat.
• A mobil állomás bejövő egyéni és csoportos hívást tud venni.

A GK9-DM gépkocsi kezelővel ellátott mobil állomás szolgáltatásai Szimplex üzemmódban:

• Szimplex állásokban hívóhang adható.
• A szimplex üzemű csatornákra kapcsolást vizuális kijelző és földfüggetlen kontaktspár rövidrezárása jelzi.
• Szimplex üzemben a zajzár ki- és bekapcsolható.
• A zajzár kikapcsolt állapotát vizuális kijelző mutatja.
• Bekapcsolt zajzárnál vételjelzés vizuális kijelzővel.

A GK9-DMTR gépkocsi kezelővel ellátott mobil állomás rendelkezik a GK9-DM gépkocsikezelővel ellátott mobil állomás szolgáltatásaival.

Ezenkívül:

• 4 éltárcsával MRKB üzemmódban bármelyik négyszámjegyű hívójel beállítható és egy gomb benyomásával a hívás kiadható.
• MRKB üzemmódban csoportos hívást tud adni.
• MRKB üzemmódban városi telefonvonalat hívhat egy szokványos számtárcsa ssegítségével.

A mobil állomás műszaki adatai:

• Táplálás: 12 V egyenfeszültség (negatív földrendszer)

Nagyfrekvenciás jellemzők:

• Azonosak az automatikus rádiótelefon rendszer (MRKB) leírásában szereplő adó-vevő központnál leírtakkal.

Általános adatok:

• Automatika méretei: 415x128x235 mm
• Adó-vevő mérete: 200x200x120 mm
• Duplex szűrő mérete: 203x111x38 mm
• Hőmérséklettartomány üzem: -20C...+50C
• Tárolás: -30C...+60C

A képek nagy méretben is megtekinthetők az Interaktív / Kép galéria menüpontban. A nagy képeket tartalmazó kép galéria IDE KATTINTVA is elérhető.

Vissza a TERMÉKEK oldalra
