TERMÉKEK - BRG FM05-165 (MAROS-B) TÍPUSCSALÁD, KÉSEI SZÉRIA 1974-1988 (4X01-331/A)

ÁLTALÁNOS ISMERTETÉS

Az FM05-165 típusú hordozható fázismodulált URH adó-vevő kétirányú beszédösszeköttetés létesítésére alkalmas, főleg mozgó személyek és fixen telepített állomás között (a központi állomás természetesen más típusú BRG által gyártott berendezés is lehet).

Az adó-vevő teljesen tranzisztorizált. Az oszcillátorok kristályvezérlésűek, ezáltal a szükséges frekvenciapontosság az üzemi hőfoktartományban biztosítva van.

A készülékben alkalmazott áramkörök jelentős része modul formában kivitelezett vékonyréteg áramkör. Ezek használata a készülék stabilitását, megbízhatóságát nagy mértékben növelik, ugyanakkor a gyors javítást is lehetővé teszik. Esetleges meghibbásodás esetén a vékonyréteg áramkörök forrasztással cserélhetők.

Négy átkapcsolható csatorna a készülék igen széleskörű felhasználását teszi lehetővé.

A vevő elektronikis zajzárral van ellátva, mely a főkapcsoló harmadik állásában kikapcsolódik. A zajzár áramkör az akkumulátor élettartamának meghosszabbítása érdekében egy kapcsoló áramkörrel van kombinálva, mely készenléti állapotban üzemel. A készülék automatikusan bekapcsol, kb. 50 msec időtartamra. Eközben érzékeli, hogy az addott csatornán van-e adás, vagy nincs. Amennyiben nagyfrekvenciás jel van a vételi frekvencián, úgy a készülék bekapcsolva marad. Ha nincs nagyfrekvenciás jel (nincs adás a készülék frekvenciáján), a kapcsoló áramkör a készüléket kb. 500 msec időtartamra kikapcsolja. Így a készülék átlagfogyasztása a vételi fogyasztás kb. tizedére csökken.

A csatorna-szelektivitást 10.7 MHz-es kristályszűrő biztosítja. A kristályszűrő alkalmazásával vevő igen előnyös tulajdonságokkal rendelkezik hamis vétel szempontjából, másrészt elkerülehtővé válik a szelektív erősítők használata a második középfrekvenciás fokozatban, mely méretcsökkenést tesz lehetővé.

Az alkalmazott ezüst-cink akkumulátor 300 mAó kapacitású. A készülék két változatban készül, mely kétféle kezelési lehetőséget nyújt (külön kezelős és beépített kezelős típus). Mindkét változatnál a csatornaváltó és a zajzár kapcsolóval egybeépített ki-be kapcsoló az adó-vevőn van elhelyezve. Az adás-vétel váltás és hívóhang adás, vagy az adó-vevőn elhelyezett nyomóbillentyűvel (beépített kezelős változatnál), vagy pedig a kezelőn elhelyezett billentyűkkel történik (külön kezelős változatnál). A különböző kezelők használatát és az állomások variációs lehetőségeit a kezelési utasítás tartalmazza.

SZERKEZETI FELÉPÍTÉS

Az adó-vevő mechanikai konstrukcióját tekintve csepegő víztől védett kivitelű. Az áramkörök az öt csavar bontásával szétnyitható könnyűfém öntött dobozban, nyomtatott áramköri lemezeken nyertek elhelyezést. Az adó és vevő egység külön nyomtatott lemezre van szerelve, az egységek önállóan cserélhetők.

A készülékhez az akkumulátor kívülről csatlakozik, a készülék dobozának megbontása nélkül. A telepcsere igen gyorsan és kényelmesen végezhető, egyetlen rugós csap működtetésével.

A berendezés a szélesebbkörű felhasználás érdekében, az adó-vevő két típusban rendelhető, mely kétféle kezelést tesz lehetővé.

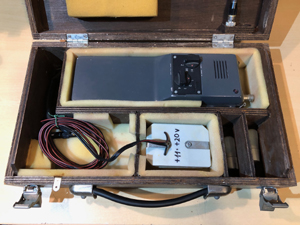

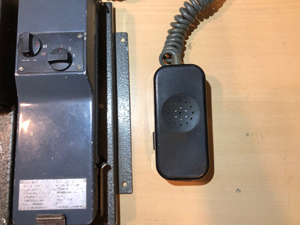

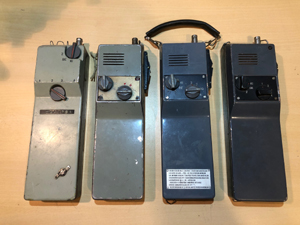

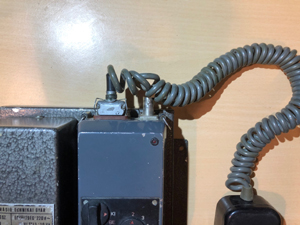

Az FM05-165MH típusnál egy kis méretű külön kezelőegység csatlakoztatható a készülékhez, mely a mikrofon-hangszórót, az ADÁS és a HÍVÁS nyomógombot tartalmazza. A főkapcsoló és a csatornaváltó az adó-vevőn van elhelyezve. A berendezés ilyenkor pl. a derlkszíjon rögzíthető, vagy zsebben hordható.

Az FM05-165K típusnál a mikrofon-hangszóró a készülékbe van építve, az adás-vétel váltás a készülék oldallapján elhelyezett nyomóbillentyű segítségével történik. Hívohangadás ugyancsak nyomóbillentyűvel történik.

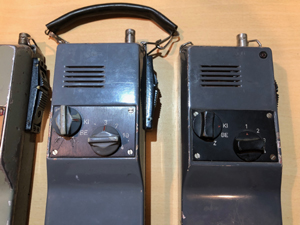

Az adó-vevő az alábbi csatlakozókat, illetve kezelőelemeket tartalmazza:

FM05-165MH TÍPUS

• Háromállású főkapcsoló
• Kristályváltó kapcsoló (a csatornaszámnak megfelelő helyzettel)
• Hangfrekvenciás sokpólusú csatlakozó kezelő egység részére
• Antenna csatlakozó
• Telep csatlakozó

A hangfrekvenciás sokpólusú csatlakozón keresztül kapcsolódik a külön kezelőegység az adás-vétel, valamint a hívás nyomóbillentyűvel a készülékhez.

FM05-165K TÍPUS

• Háromállású főkapcsoló
• Kristályváltó kapcsoló max. 4 állással
• Hangfrekvenciás sokpólusú csatlakozó kezelő egység részére
• Antenna csatlakozó
• Telep csatlakozó
• Adás-vétel váltó az oldallapon
• Hívás nyomógomb, mechanikusan együttműködve az adás-vétel váltóval

A felsoroltakból látható, hogy a készüléken cask a legszükségesebb kezelőelemek vannak kivezetve, ezáltal a kezelés is rendkívül egyszerű és semmilyen szakképzettséget nem igényel.

AKKUMULÁTOR

Típusa Medicor L9300. A berendezéshez a Medicor Művek által gyártott 9 V-os 300 mAó-s ezüst-cink akkumulátort alkalmazzák. Az akkumulátor cseréje igen könnyen és gyorsan végrehajtható.

Az akkumulátor kényes a túltöltésre és túlsütésre egyaránt, ezért az akkumulátor töltését különös figyelemmel kell elvégezni. Az akkumulátort az átpolarizálás veszélye nélkül nem lehet teljesen kisütni (zérus feszültségig).

Négy akkumulátor egyidejű töltésére alkalmas automatikus berendezést célszerű a BRG-től rendelni. A töltő típusszáma T300-4. Ez a töltő berendezés az akkumulátorok maradék kapacitásának kisütését automatikusan végzi a megengedett értékig, majd konstans árammal feltölti azt.

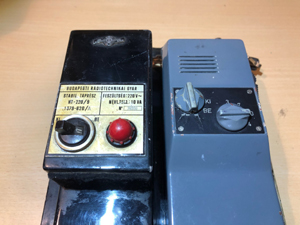

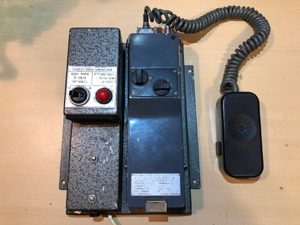

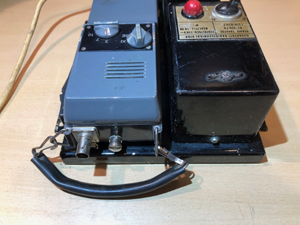

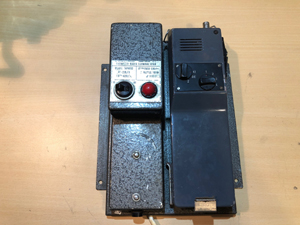

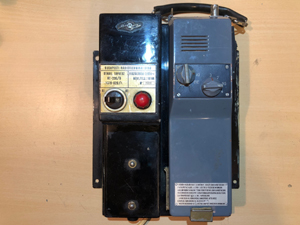

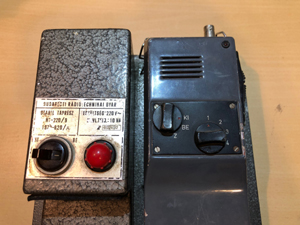

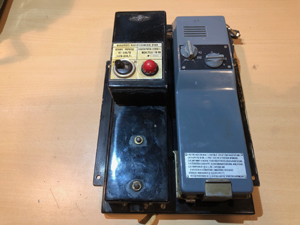

220/9 V HÁLÓZATI TÁPEGYSÉG

Hálózati áramforrásról történő üzemeltetést tesz lehetővé a 220/9 V-os átalakító, mely a 220 Voltos váltóáramú hálózati feszültségből a készülék üzemeltetéséhez szükséges 9.4 V egyenfeszültséget állítja elő.

12/9 V ÁTALAKÍTÓ

A gépkocsi akkumulátorról való üzemeltetést tesz lehetővé a 12/9 V-os átalakító. A működés csak olyan gépkocsi akkumulátorról lehetséges, amelynél az akkumulátor negatív pólusa van a gépkocsi vázához kötve.

A SZERKESZTŐ MEGJEGYZÉSE

A kései szériához is elérhető volt a HIKI által gyártott sávfordító áramkör.

Az FM05-165 szériához kapcsolódó KH jelölésű változat feltételezhetően, párhuzamosan a kései kivitellel gyártásban maradt.

Mind az FM05-165 és a Maros-B széria változatlan antenna kínálattal volt elérhető a gyártás végéig.

Az 1974-1988 közötti gyártási periódust ketté lehet bontani az 1974-1979 és 1980-1988 közötti időszakra. A HIKI a gyártás folyamán több vékonyréteg áramkörét továbbfejlesztette, így 1980-tól már az új áramkörökkel szerelték az FM05-165 készülékeket.
