ÁLTALÁNOS ISMERTETÉS

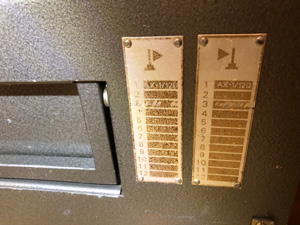

Az FM201 típusú URH rádió adó-vevő állomás az URH hírhálók fix telepítésű központjaként alkalmazható. A berendezés megbízhatósága a 100%-os tranzisztorizáltság folytán igen nagy, ennek következtében távverzérelt állomásként, felügyelet nélküli üzemben is alkalmazható. Táplálása hálózatról történik, de lehetőség van kiegészítő egységek segítségével akkumulátorról történő üzemeltetésre is, így hálózatkimaradás esetén üzemkiesés nem következik be. 50-70 Aó-s 24 V-os akkumulátorral 10%-os adásidő mellett kb. 40-50 óra üzemet lehet biztosítani. Az adó-vevő 12 átkapcsolható frekvencián működik. Több fajta kezelőegység felhasználásával mindig a legmegfelelőbb hírháló építhető fel.

Két állomás közötti hatótávolság nagy mértékben függ a terepviszonyoktól. Sík terepen, két fix állomás között 25 m-es antennával az áthidalható távolság 30-50 km lehet. Mobil és fix állomás között az elérhető távolság 10-40 km, mely adatok természetesen tájékoztató jellegűek, a terepadta lehetőségek kihasználásával a hatótávolság lényegesen változhat.

MECHANIKAI FELÉPÍTÉS

A központi állomás egységei külön dugaszolható kivitelben készülnek, amelyeket egy közös vázszerkezet foglal össze. Ennek következtében a berendezés különféle változata nagyrészt azonos egységeket tartalmaznak.

A duplex antennaszűrő, illetve antennajelfogó a vázba van beépítve.

A kihúzható egységek csatlakozói az egység betolásakor automatikusan csatlakoznak, kivéve az adó- és a vevő nagyfrekvenciás csatlakozóit, melyeket kézzel kell csatlakoztatni, illetve oldani.

A központ csak normál klímán, zárttéri környezetben üzemeltethető.

Típusváltozatok:

Az FM201 típusú adó-vevő berendezés az üzemmódtól függően az alábbi típusváltozatokkal rendelkezik:
80 / 160 MHz frekvenciasáv:

• FM201-xxxS - Szimplex üzemmódú, fix telepítésű készülék
• FM201-xxxD - Duplex üzemmódú, fix telepítésű készülék
• FM201-xxxST - Távkezelt, szimplex üzemmódú, fix telepítésű készülék
• FM201-xxxDT - Távkezelt, duplex üzemmódú, fix telepítésű készülék

SZOLGÁLTATÁSOK

Az FM201 típusú adó-vevővel felépített rádiótelefon állomások szolgáltatásai, felhasználási lehetőségei alapvetően a típusváltozatokból következnek. Ennek megfelelően az állomás lehet szimplex, félduplex vagy duplex üzemmódú, és lehet közelkezelt vagy távkezelt. Mind a négy típusváltozat tartalmaz beépített kezelőpanelt, mely lehetővé teszi az állomás működtetését külön kezelőegység nélkül is. Ez különösen üzembehelyezéskor és javításkor mutatkozik előnyösnek.

A rádió adó-vevő állomás további szolgáltatásai (pl. szelektív hívás, telefonvonal csatlakoztatás) a hozzá csatlakoztatott kezelő egység típusától függenek.

Ezek részletes ismertetése a kezelő egység (FK51 vagy FK53) és távkezelő (TK54) műszaki leírásában található.

KEZELŐELEMEK

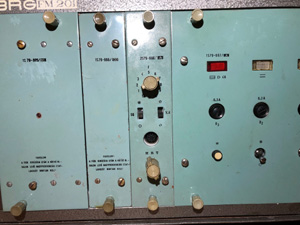

Helyi kezelő panel:

A helyi kezelő panelen a következő kezelőelemek találhatók:

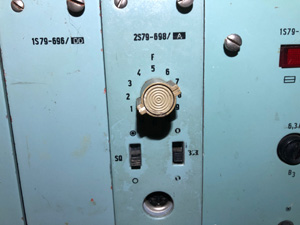

• Csatornaváltó
• "Helyi kezelés - Külső kezelés" átkapcsoló (K1)
• "Zajzár ki-be" (K2)

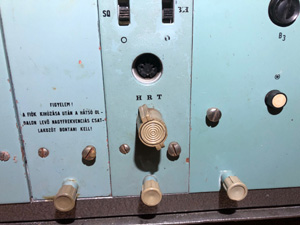

• Kézibeszélő csatlakozó (CS10)

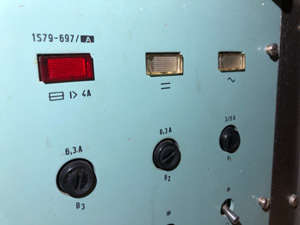

Tápegység:

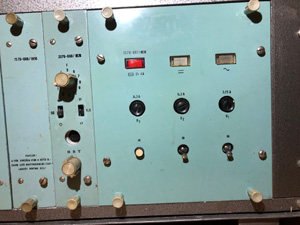

A tápegységen található kezelőelemek:

• "Hálózat be-ki" kapcsoló
• "Akkumulátor be-ki" kapcsoló
• Váltófeszültség jelzőlámpa
• Egyenfeszültség jelzőlámpa
• Túláramvédő visszakapcsoló nyomógomb
• Biztosítók a hálózati áramkören / az akkumulátor áramkörben / a transzformátor szekunder áramkörben

A hálózati és az akkumulátor kapcsolókkal párhuzamosan vannak kötve a bekapcsoló jelfogó érintkezői. Közelkezelésnél a jelfogó, a helyi- és távkezelésnél a kapcsolók használandók.

Hálózati üzemben a "Váltó" és az "Egyenfeszültség" jelzőlámpa is világít.

Akkumulátoros üzemben csak az "Egyenfeszültség" lámpa világít.

Ha a túláramvédő automatika levált, kialszik az "Egyenfeszültség" jelzőlámpa.

A túláramvédő automatika leváltása után az állomást a visszakapcsoló nyomógombbal, vagy a táplálás ki- és bekapcsolásával lehet újra üzembe helyezni.

TK54/AV távkezelő:

A távkezelő jelzőpanelen található:

• Csatornacsoportkapcsoló
• "Adás" jelzőlámpa
• Átjátszás jelzőlámpa
• "Vétel/Zajzár ki" jelzőlámpa
• "Helyi kezelés" jelzőlámpa

FELSZERELÉS

Az FM201 adó-vevő asztalra vagy konzolra helyezhető kivitelű. A konzolhoz csatlakozó méreteket az 1X01514, illetve 1X01515 tünteti fel.

A készülék két oldalán legalább 15 cm, hátul legalább 10 cm, fölötte legalább 30 cm helyet szabadon kell hagyni, hogy a levegő akadálytalan áramlása biztosítva legyen.

A készülékhez a különféle kábeleket csatlakoztatni kell:

FM201-xxxS és FM201-xxxD típusnál az 1X01514 sz. rajz szerint:

• Antennakábel (CS11)
• Kezelőkábel 2S56-293/C (CS6)
• Hálózat és védőföld (KL1 és földelőcsavar)
• Akkumulátor (KL1)

FM201-xxxST és FM201-xxxDT típusnál az 1X01515 sz. rajz szerint:

• Antennakábel (CS11)
• Távkezelővonal (kéthuzalos rendszerben KL3, V1 és V2, négyhuzalos rendszerben V1, V2, V3 és V4)
• Hálózat és védőföld (KL1 és földelőcsavar)
• Akkumulátor (KL1)

A SZERKESZTŐ MEGJEGYZÉSE

A fiókok belső elemei nyomtatott áramköri lapokra szerelt, modern kialakí­tású egységek. Az előd FM40-160-hoz képest ez a tí­pus már teljesen félvezetős kialakí­tású, modern szilí­cium tranzisztorokkal és diódákkal szerelt. A korai Philips és Motorola félvezetőket használtak az RF végfok egységben, az későbbi modellek már szovjet gyártmányú félvezetőkkel épültek. A félvezetős kialakí­tásnak köszönhetően a rádió megbí­zhatósága, áramfelvétele és fizikai mérete nagy mértékben növekedett az elektroncsöves modellekhez képest.

A rádióba a kor elvárásainak megfelelően ún. kettős hangú szelektí­v hí­vórendszer is rendelhető volt. Ennél a szériánál a hí­vóegységet már nem a többi panel kárára épí­tették be, hanem külön helyet terveztek neki a mérnökök, az asztali vagy távkezelő egység dobozában. Eme újí­tásnak köszönhetően a hí­vórendszer bonyolultsága nem vonta maga után a felhasználható csatornák számának csökkenését. A bázisállomásként használt rádiók esetében egy külső, asztali fix kezelőegység szolgált az egyes funkciók működtetéséhez. Mivel a rádió belső szerkezete csak korlátozott funkciójú kezelőt engedett beépí­teni, í­gy a speciális hí­vóegység csak a külső kezelővel használható ki teljes mértékben.

A belső kezelőegység fiókja csak korlátozott lehetőségeket biztosí­tott a kevés rendelkezésre álló hely miatt. Alapkiépí­tésben csupán egy kézibeszélő csatlakozót, két kapcsolót és egy 12 állású csatornaváltót tartalmazott. Ilyen kezelővel szerelték a duplex és szimplex bázisállomás-rádiókat. A csatornaváltóval a felhasználó a belépí­tett csatornák között választhatott, a kétállású kapcsolók pedig a belső és a külső kezelőegység közötti választásra ill. a zajzár áramkör ki- és bekapcsolására szolgáltak. ún. helyi kezelés üzemmódben a belső egységre kapcsolt kézibeszélővel lehetett adás kezdeményezni. Az átjátszónak szánt készülékek átjátszó funkcióit a belső kezelőről nem lehetett aktiválni, ahhoz a külső kezelő egységre volt szükség.

Az FK-51 és FK-53 kezelő mechanikai kialakí­tásában teljesen megegyezezett, különbséget csak az elektronikai felépí­tésben találni. Mindkét kezelő a bázisállomásként használt rádiók tartozéka volt. Az FK-51 egy egyszerűbb változat, melyen csupán a csatornaváltás, a zajzár ki- és bekapcsolás, a hangerő szabályozása és a készülék ki- és bekapcsolása volt elérhető. Bizonyos esetekben ezek a funkciók még kiegészí­tésre kerültek egy egyszerű szelektí­v hí­vóval, melyen egy előre meghatározott kód volt kiküldhető. Az FK-53 az FK-51 továbbfejlesztett változata. Itt lehetőség van a szelektí­v hí­vó maximális kihasználására, kompromisszumok nélkül. Az egyes kezelők beépí­tett tápegységet és hangszóróerősí­tőt valamint hangszórót is tartalmaznak. Mikrofon gyanánt kétfélét szállí­tottak: a telefonkagyló formájú klasszikus kézibeszélőt és egy ún. talpas asztali mikrofont a kényelmesebb munkavégzés érdekében.

A készülék önhordó kivitelű, egy masszí­v egységet képez. Az oldalán kialakí­tott két fogantyú szolgál a rádió felemelésére és rövid távon történő szállí­tására. A készülék alján 4 darab strapabí­ró gumi talp szolgál a csúszkálás megelőzésére és a rázkódásmentes üzemre, fuvarozásra. Az külső borí­tás kiképezése olyan, hogy passzí­v hűtés mellett is használható legyen akár folyamatos igénybevétel mellett is. Az adóvevő semmilyen különleges rögzí­tést vagy felszerelést nem igényel, csupán a körülötte lévő levegő szabad áramlásáról kell gondoskodni.

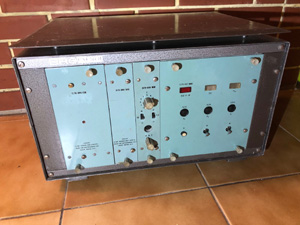

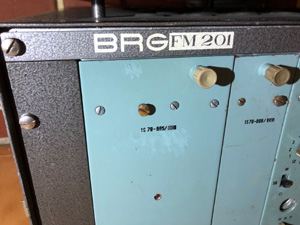

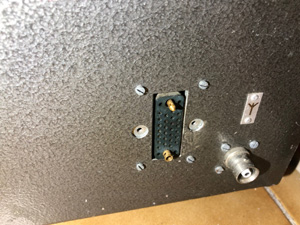

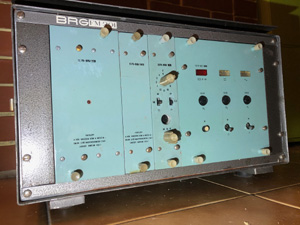

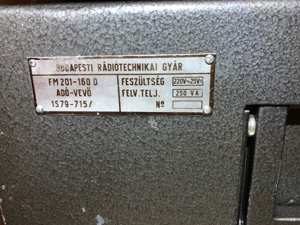

KÉP GALÉRIA
