TERMÉKEK - BRG FM301 ÉS FM303 TÍPUSCSALÁD (4S79L838/A)
ÁLTALÁNOS ISMERTETÉS
Az FM301 és FM303 típusú URH FM adó-vevő modern konstrukciójú, korszerű alkatrészekből felépített berendezés.
Az FM301 adóteljesítménye 10 W, az FM303 típusú adóé 20 W.
Áramkörei teljesen tranzisztorizáltak, vastagréteg-, hibrid- és integrált áramköröket tartalmaznak. Mechanikai felépítésük és áramköri kilakaításuk elsősorban mobil berendezésként történő alkalmazásra teszi alkalmassá, de mindkét adó-vevő típus kiegészítő hálózati tápegységgel fix állomásként is telepíthető.
TÁPELLÁTÁS
Az adó-vevő bármely 12 V-os feszültségellátású, negatív testelésű gépjárműbe közvetlenül, átalakító egység nélkül beszerelhető. Más feszültségű, vagy pozitív testelésű járművekben a készülék üzemeltetésehez külön átalakító egységet kell alkalmazni.
TECHNIKAI ÚJÍTÁSOK

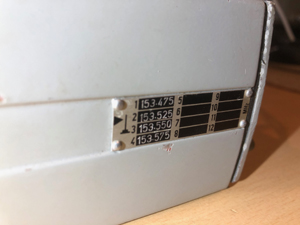

Az adó-vevő korszerű áramköri felépítésére jellemző, hogy az üzemmód, adás-vétel váltás, valamint szimplex és félduplex üzemben az antennaváltás elektronikus úton történik, így a berendetés rázkódásra érzéketlen, mozgó mechanikus egységet nem tartalmaz. Az alkalmazott dugaszolható kristályoszcillátor modulokkal sávon belüli csatornabővítés, a csatornák sorrendjének megváltoztatása, vagy a csatorna csere a készülék elektromos egységeinek megbontása nélkül elvégezhető.
Az egyes áramköri egységek önállóan jól mérhető, jól meghatározott be- és kimenő paraméterekkel rendelkeznek, ami a hibakeresést és az esetleges javítást nagymértékben megkönnyíti.
MECHANIKAI FELÉPÍTÉS

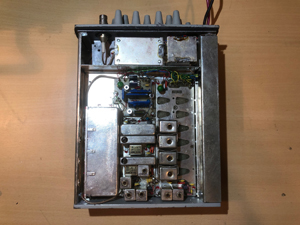

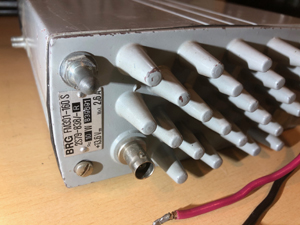

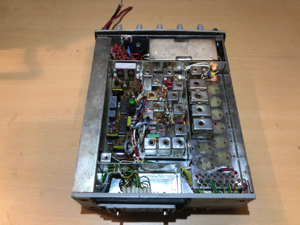

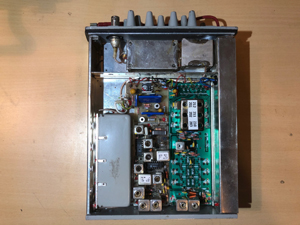

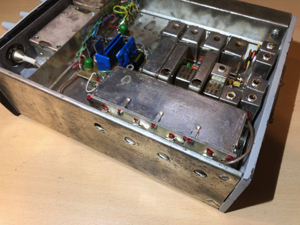

Mechanikus felépítését tekintve az adó-vevő mélység irányú, szimmetriasíkban osztott, lemezszerkezetű szerelőegységen helyezkedik el. A szerelőegység egyik oldalát az adó, a másik oldalát a vevő foglalja el. Az egységeket tarot lemezszerkezet egyik végét az adó végfokozatát tarot hűtőbordás öntvény, a másik végét a kezelő csatlakozóját befogadó öntött alumínium lap zárja le.

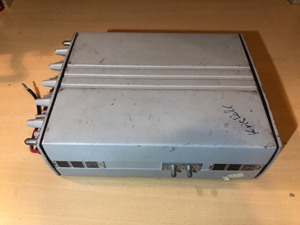

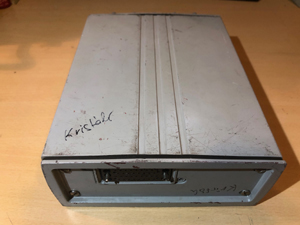

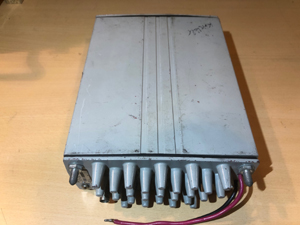

A két lap által közrefogott részt téglalap alakú extrudált alumínium cső borítja, mely a két véglappal együtt igen stabil külső burkolatot ad.
A véglapok és a csőburkolat támaszkodó felületei közé helyezett gumitömítések a készülék csepegő vízzel szembeni védettségét biztosítják. A gondos mechanikus árnyékolások és a kábelezés különleges szűrése a duplex üzemmód biztonságos megvalósítását segítik elő.
DUPLEX ÜZEMMÓD
A duplex üzemmódra alkalmas adó-vevők az alábbiakban különböznek a szimplex rendszerűektől:
- Az adó nagyfrekvenciás kimenete és a vevő nagyfrekvenciás bemenete két különcsatlakozóban végződik,
- Az antennaváltó áramkör elmarad,
- Az adás-indító információ nem tiltja le a vevőt, a bekapcsolt készülék vevőrésze állandóan üzemel.
Duplex üzemű berendezésnél az üzemeltetéshez szükség van a készüléken kívül elhelyezendő ún. duplex antennaszűrőre, mely az antenna és az adó-vevő közé iktatva lehetővé teszi az adó és a vevő egyidejű üzemeltetését.
A duplex szűrő mindenkor az adott készülék tartozéka, mert áteresztő sávjainak hangolása az adó-vevő frekvenciáival megegyező.
KIEGÉSZÍTŐ EGYSÉGEK

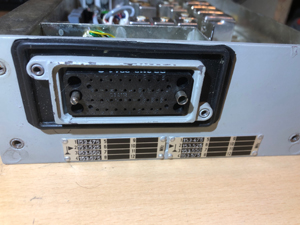

Az adó-vevőhöz a véglapjain eelhelyezett sokpólusú és koaxiális csatlakozókkal, a típuscsaládhoz kifejlesztett különféle kiszolgáló és működtető egységeket lehet csatlakoztatni. Így mindenkor az adott felhasznélásban a legcélszerűbb szolgáltatású rádióösszeköttetés alakítható ki.
A SZERKESZTŐ MEGJEGYZÉSE

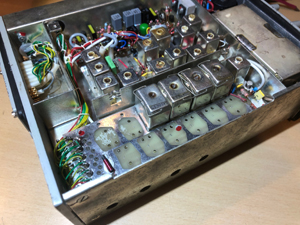

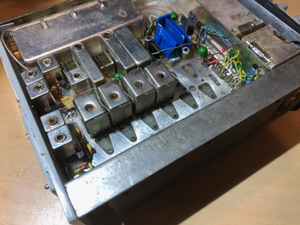

A készülékben található panelek kizárólag üvegszálas áramköri lapra készültek. A vázkábelezés csökkentése érdekében a modulokat úgy helyezték el, hogy azok a kapcsolástechnika alapján kövessék egymást a készülékházban. Így az átkötések hossza csökkent, a megmaradt kábelezés átláthatóbb lett. Az első szériás UHF kivitelek maximum 8 csatornát kezeltek és a kvarc modulok termosztátos kialakításúak voltak. A későbbi szérában gyártott UHF rádiókat már 12 db kvarc fogadására alkalmas oszcillátor panellel szerelték.
A készülékcsalád tagjaihoz rendelhető opció volt a szelektív hívórendszer. A korábbi gyakorlattal ellentétben nem a készülékházban, hanem a kezelőegységben került elhelyezésre a hívómű. A készenléti szervek igényeit figyelembe véve analóg sávfordító beszédtitkosítót is lehetett kérni.
A rádióhoz a polgári felhasználók számára elérhető volt a GK301 és GK302 kezelő. A rendvédelmi felhasználók számára készült a GK303 és GK304 típus.
Elérhető volt VK301 jelzéssel egy speciális, vasúti kivitelű kezelő egység a MÁV igényei szerint tervezve és gyártva.
Az FM301 típuscsaláddal kompatibilis volt az eredetileg az FM401-hez fejlesztett FK402 és FK403 asztali kezelő is, melyekkel maximum 20 méter távolságig volt lehetséges az ún. helyi kezelés.
A gépkocsiba építhető és fixen telepített kezelőegységekhez két fajta beszélőt lehetett rendelni. A külön hangszóró egységgel ellátott kezelőkhöz az MH-4 típusú mikrofonhangszóró járt. A hangszóróval nem rendelkező készülékek a KB401 kézibeszélőt alkalmazták. A HE301 volt az általánosan rendelhető hangerősítő, míg a HE302 az MRKB állomások tartozéka volt. Az M401 egy különleges kialakítású asztali mikrofon, mely az FK402 kezelőhöz kapcsolódott.
A fixen telepített készülékek ellátásához a BRG-től ún. falitápegységet lehetett rendelni, mely a HÁI220/12-T típusjelet kapta. A tápegység negatív testelésű, 12V-os névleges feszültség mellett megközelítően 4A-t tud leadni. A táp rövidzár- és túlfeszültség-védett. A a finombeállítást szolgáló vezérlő-elektronika panel a felső részen, jól elérhető helyen lett rögzítve. Ezáltal a szervízelés egyszerűbb. Rövidzárlat vagy túlfeszültség fellépése esetén relék gondoskodnak a táplálás megszakításáról. A védelmi relék egészen addig meghúzva maradnak amíg az egység feszültség alatt van. Az egyes külső kezelők csupán az RF rész tápellátását képesek ki- és bekapcsolni, a fő tápegységet manuálisan kell üzembe helyezni vagy leállítani. A félvezetők hűtéséről a kétoldalt elhelyezett nagy hűtőbordák gondoskodnak.
A gépkocsiban vagy falon történő elhelyezéshez ún. tartókengyelt is lehetett rendelni a rádióhoz. Két gyorskioldású csavar megszorítása vagy oldása után a rádió könnyedén kivehető vagy visszahelyezhető volt. Duplex kivitel esetén a duplexer is a kengyelen került felszerelésre. A falra szereléshez vagy hordozható egységgé alakításhoz egy ún. alaplemezt lehetett rendelni. A lemezen lyukak, furatok voltak. A tápegység hátulján lévő hornyok a lemez megfelelő nyílásaiba csúsztak és a készüléket, kezelőt, rádiót tartó kengyel csavarokkal volt rögzíthető az alaplapra. Így az adóvevő készlet egy komplett és könnyen mobilizálható egységet alkotott.
