TERMÉKEK - BRG FM05-165 (MAROS-B) TÍPUSCSALÁD, KORAI SZÉRIA 1970-1973 (4L79-524/A)

ÁLTALÁNOS ISMERTETÉS

Az FM05-165 típusú hordozható fázismodulált URH adó-vevő kétirányú beszédösszeköttetés létesítésére alkalmas, főleg mozgó személyek és fixen telepített állomás között (a központi állomás természetesen más típusú BRG által gyártott berendezés is lehet).

Az adó-vevő teljesen tranzisztorizált. Az oszcillátorok kristályvezérlésűek, ezáltal a szükséges frekvenciapontosság az üzemi hőfoktartományban biztosítva van.

A készülékben alkalmazott áramkörök jelentős része modul formában kivitelezett vékonyréteg áramkör. Ezek használata a készülék stabilitását, megbízhatóságát nagy mértékben növelik, ugyanakkor a gyors javítást is lehetővé teszik. Esetleges meghibbásodás esetén a vékonyréteg áramkörök forrasztással cserélhetők.

Négy átkapcsolható csatorna a készülék igen széleskörű felhasználását teszi lehetővé.

A vevő elektronikis zajzárral van ellátva, mely a főkapcsoló harmadik állásában kikapcsolódik. A zajzár áramkör az akkumulátor élettartamának meghosszabbítása érdekében egy kapcsoló áramkörrel van kombinálva, mely készenléti állapotban üzemel. A készülék automatikusan bekapcsol, kb. 50 msec időtartamra. Eközben érzékeli, hogy az addott csatornán van-e adás, vagy nincs. Amennyiben nagyfrekvenciás jel van a vételi frekvencián, úgy a készülék bekapcsolva marad. Ha nincs nagyfrekvenciás jel (nincs adás a készülék frekvenciáján), a kapcsoló áramkör a készüléket kb. 500 msec időtartamra kikapcsolja. Így a készülék átlagfogyasztása a vételi fogyasztás kb. tizedére csökken.

A csatorna-szelektivitást 10.7 MHz-es kristályszűrő biztosítja. A kristályszűrő alkalmazásával vevő igen előnyös tulajdonságokkal rendelkezik hamis vétel szempontjából, másrészt elkerülehtővé válik a szelektív erősítők használata a második középfrekvenciás fokozatban, mely méretcsökkenést tesz lehetővé.

Az alkalmazott ezüst-cink akkumulátor 300 mAó kapacitású.


SZERKEZETI FELÉPÍTÉS

Az adó-vevő mechanikai konstrukcióját tekintve csepegő víztől védett kivitelű. Az áramkörök az öt csavar bontásával szétnyitható könnyűfém öntött dobozban, nyomtatott áramköri lemezeken nyertek elhelyezést. Az adó és vevő egység külön nyomtatott lemezre van szerelve, az egységek önállóan cserélhetők.

A készülékhez az akkumulátor kívülről csatlakozik, a készülék dobozának megbontása nélkül. A telepcsere igen gyorsan és kényelmesen végezhető, egyetlen rugós csap működtetésével.

A berendezés a szélesebbkörű felhasználás érdekében, az adó-vevő két típusban rendelhető, mely kétféle kezelést tesz lehetővé.

Az FM05-165MH típusnál egy kis méretű külön kezelőegység csatlakoztatható a készülékhez, mely a mikrofon-hangszórót, az ADÁS és a HÍVÁS nyomógombot tartalmazza. A főkapcsoló és a csatornaváltó az adó-vevőn van elhelyezve. A berendezés ilyenkor pl. a derlkszíjon rögzíthető, vagy zsebben hordható.

Az FM05-165K típusnál a mikrofon-hangszóró a készülékbe van építve, az adás-vétel váltás a készülék oldallapján elhelyezett nyomóbillentyű segítségével történik. Hívohangadás ugyancsak nyomóbillentyűvel történik.


FM05-165MH TÍPUS

  • Háromállású főkapcsoló
  • Kristályváltó kapcsoló (a csatornaszámnak megfelelő helyzettel)
  • Hangfrekvenciás sokpólusú csatlakozó kezelő egység részére
  • Antenna csatlakozó
  • Telep csatlakozó

A hangfrekvenciás sokpólusú csatlakozón keresztül kapcsolódik a külön kezelőegység az adás-vétel, valamint a hívás nyomóbillentyűvel a készülékhez.


FM05-165K TÍPUS

  • Háromállású főkapcsoló
  • Kristályváltó kapcsoló max. 4 állással
  • Hangfrekvenciás sokpólusú csatlakozó kezelő egység részére
  • Antenna csatlakozó
  • Telep csatlakozó
  • Adás-vétel váltó az oldallapon
  • Hívás nyomógomb, mechanikusan együttműködve az adás-vétel váltóval

A felsoroltakból látható, hogy a készüléken cask a legszükségesebb kezelőelemek vannak kivezetve, ezáltal a kezelés is rendkívül egyszerű és semmilyen szakképzettséget nem igényel.


AKKUMULÁTOR

Típusa Medicor L9300. A berendezéshez a Medicor Művek által gyártott 9 V-os 300 mAó-s ezüst-cink akkumulátort alkalmazzák. Az akkumulátor cseréje igen könnyen és gyorsan végrehajtható.

Az akkumulátor kényes a túltöltésre és túlsütésre egyaránt, ezért az akkumulátor töltését különös figyelemmel kell elvégezni. Az akkumulátort az átpolarizálás veszélye nélkül nem lehet teljesen kisütni (zérus feszültségig).

Négy akkumulátor egyidejű töltésére alkalmas automatikus berendezést célszerű a BRG-től rendelni. A töltő típusszáma T300-4. Ez a töltő berendezés az akkumulátorok maradék kapacitásának kisütését automatikusan végzi a megengedett értékig, majd konstans árammal feltölti azt.


AKKUMULÁTORTÖLTŐ BERENDEZÉS

Medicor UT 10-12 tápegység és Medicor UTL 9300 töltő adapter.


220/9 V HÁLÓZATI TÁPEGYSÉG

Hálózati áramforrásról történő üzemeltetést tesz lehetővé a 220/9 V-os átalakító, mely a 220 Voltos váltóáramú hálózati feszültségből a készülék üzemeltetéséhez szükséges 9.4 V egyenfeszültséget állítja elő.


12/9 V ÁTALAKÍTÓ

A gépkocsi akkumulátorról való üzemeltetést tesz lehetővé a 12/9 V-os átalakító. A működés csak olyan gépkocsi akkumulátorról lehetséges, amelynél az akkumulátor negatív pólusa van a gépkocsi vázához kötve.

A SZERKESZTŐ MEGJEGYZÉSE

Az 1970-ben megjelent, új és kis méretű rádió iránt a rendvédelmi szervek is érdeklődést mutattak. A rend éber őrei számára a készülék kis módosí­tással került sorozatgyártásba. A tí­pusjelzést FM05-165-ről Maros-B elnevezésre módosí­tották. Külső elrendezést tekintve a kezelőszervek és a fizikai kialakí­tás változatlan maradt, azonban a készülék belsejébe egy HIKI gyártmányú analóg beszédtitkosí­tót épí­tettek. A kis hibrid modul tulajdonképpen egy beszédspektrum-fordí­tó volt, melyet csak SF-ként, azaz sávfordí­tóként emlegetnek. A kis modullal nem felszerelt rádiókban a titkosí­tott forgalmazás érthetetlen vartyogásként volt hallható. A Maros-B modellek zajzár kikapcsoló funkcióját elhagyták, helyette egy két lépcsőben lehetett állí­tani a hangerőt.

Az FM05-165 szériában létezett egy KH jelölésű változat is. 4 darab átkapcsolható csatornát tartalmazott, semmilyen beépí­tett kezelőegysége nem volt. Nem tartalmazott továbbá adás-vétel átkapcsolót sem. Egy külön dobozban volt elhelyezve az adó- és egy másikban a vevő egység. Mindegyik készülékház felfúrható kivitelű volt, rack szekrényre vagy egy alaplemezre. Tulajdonképpen egy szovjet exportra készült, távkezelt adóról beszélhetünk, aminek a pontos felhasználási területe nem ismert.

Mind az FM05 mind pedig a Maros-B széria többféle antennával került forgalomba, a felhasználási igény figyelembe vételével. Alapvetően négy főbb antennatí­pust különböztethetünk meg az adóvevő-család életében. A leginkább elterjedt kivitel a negyedhullámú tekercsantenna volt, ami a 160 MHz-es kivitel esetében ez kb. 20-22 cm antennahosszt jelentett. A második leggyakoribb kivitel a kihúzható ostorantenna, mely teleszópos kivitelben készült. Összecsukott állapotban kb. 8-10 cm hosszú volt. A nagyobb nyereség érdekében ki lehetett húzni, ekkor mintegy 40-45 cm hosszúságot ért el az antennapálca. A kevésbé ismert kivitelek közé tartozik a rugalmas kialakí­tású, vállpántba fűzhető drótantenna. Elsősorban a rendvédelmi szervek alkalmazták, ahol a rejtett rádióviselés egy fontos szempont volt. És végül: a rövidí­tett tekercsantenna, mely olyan területeken fordult elő, ahol a rövidtávú összeköttetések miatt nem volt szükséges a nagy hatótávolság és nagy teljesí­tmény használata. Mivel a rádió áthangolása és a teljesí­tmény csökkentése problémás lett volna a rádiókezelő számára, í­gy könnyebb megoldásnak í­gérkezett a kisugárzott teljesí­tményt csillapí­tó miniatűr antenna alkalmazása. Ezt a BRG a Minant névvel hozta forgalomba.


KÉP GALÉRIA

A képek nagy méretben is megtekinthetők az Interaktív / Kép galéria menüpontban. A nagy képeket tartalmazó kép galéria IDE KATTINTVA is elérhető.

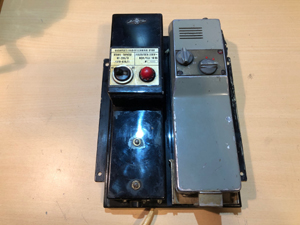

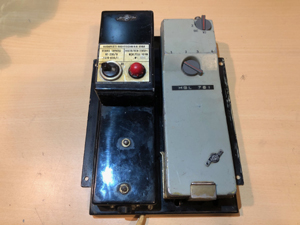

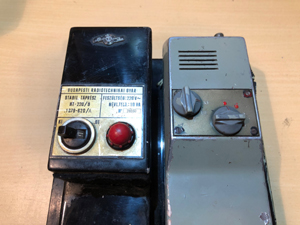

BRG FM05-165 kézirádió, korai széria kb. 1973, a tápegységbe illesztve, távoli felvétel BRG FM05-165 kézirádió, korai széria kb. 1973, közeli felvétel BRG FM05-165 kézirádió, korai széria kb. 1970, a tápegységbe illesztve, távoli felvétel

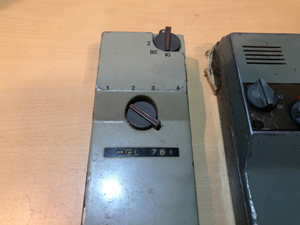

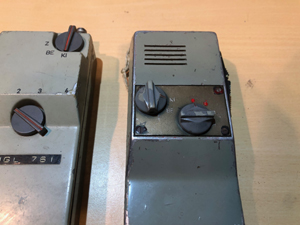

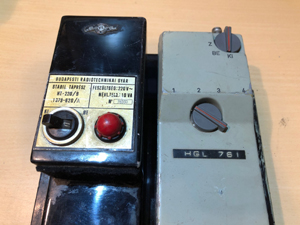

BRG FM05-165 kézirádió, korai széria kb. 1970, a tápegységbe illesztve, közeli felvétel BRG FM05-165 kézirádió, korai széria példányai, 1970 és 1973 összehasonlítás, távoli felvétel BRG FM05-165 kézirádió, korai széria példányai, 1970 és 1973 összehasonlítás, közeli felvétel

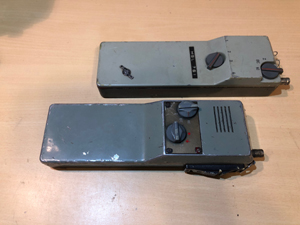

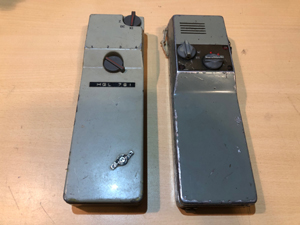

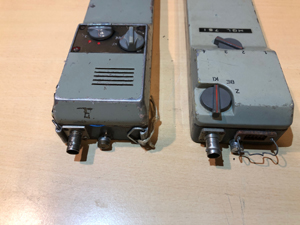

BRG FM05-165 kézirádió, korai széria példányai, 1970 és 1973 összehasonlítás, közeli felvétel BRG FM05-165 kézirádió, korai széria példányai, 1970 és 1973 összehasonlítás, távoli felvétel, oldalnézet BRG FM05-165 kézirádió, korai széria példányai, 1970 és 1973 összehasonlítás, közeli felvétel, felülnézet

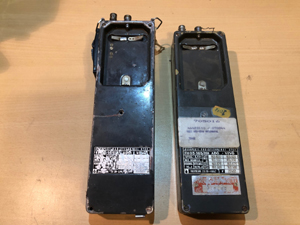

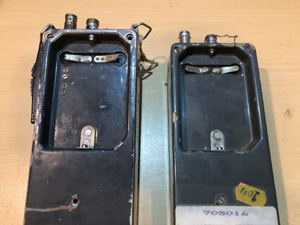

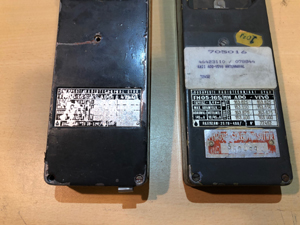

BRG FM05-165 kézirádió, korai széria példányai, 1970 és 1973 összehasonlítás, távoli felvétel, hátulnézet BRG FM05-165 kézirádió, korai széria példányai, 1970 és 1973 összehasonlítás, közeli felvétel, hátulnézet BRG FM05-165 kézirádió, korai széria példányai, 1970 és 1973 összehasonlítás, közeli felvétel, hátulnézet, adattáblák
