1989-ben a BRG átalakult: a salgótarjáni gyáregység részvénytársasággá alakulva működött tovább, azonban a budapesti kutatás-fejlesztési részleg támogatása nélkül, mely jogutód nélkül megszűnt. A volt budapesti tervezők alapításával jött létre 1991-ben a MultiCom Kft, mely a salgótarjáni gyár számára végzett fejlesztési munkákat. Ezzel párhuzamosan pedig igyekeztek saját termékpalettát is kialakítani. A célkeresztbe azok a hazai nagy cégeket kerültek, akik korábban is nagy számban üzemeltettek BRG készülékekből álló rádióhálózatot, azonban 1990 utáni nehéz anyagi helyzet miatt új berendezés vásárlására nem volt lehetőségük. Ilyenek voltak a hazai autópálya kezelők, szállítmányozási- és utasforgalmat bonyolító cégek, valamint a rendvédelmi szervek.
VK601 VASÚTI KEZELŐ EGYSÉG
Az 1990-es évek elején a Magyar Államvasutak kb. 550 olyan fővonali- és tolatószolgálati mozdonnyal, illetve tolatási körzetvezető irodával rendelkezett, melyek BRG rádiókkal voltak felszerelve. Az említett tolatókörzetekben és az M44, M62, valamint a V46 sorozatú mozdonyok többségén az FM301-160 típus szolgált a hozzá rendszeresített VK-301 vasúti kezelő egységgel. A rendszerváltást követő években a MÁV többszörösen nehéz helyzetbe került. Egyfelől az anyagi nehézségek miatt vált szinte lehetetlenné a híradástechnikai hálózat fejlesztése, másfelől az addig fő távközlési partnernek számító BRG 1989-ben megszűnt. A salgótarjáni gyáregység a kutatás-fejlesztési részleg nélkül nem volt képes az új gyártási igények nagy volumenű kiszolgálására. A vasúttársaságnál kialakult helyzet az 1990-es évek második felében sem javult sokat.
A MultiCom Kft. felismerte ezt a lehetőséget és egy ideális alternatívát kínált a MÁV számára. A VK601 kezelő, a VD602 összekötő doboz felhasználása esetén eredeti adó-vevő berendezések megtartása mellett nyílik lehetőség az addigra elhasználódott kezelő egységek, mikrofonok, hangszórók és egyéb tartozékok lecserélésére. Emellett opcionálisan lehetővé válik a SEL5 szelektív hívórendszer bevezetése is.
|
|
|
A gyártó az alábbi sorokkal hirdette a termékét:
"A berendezés mozgó odjektumokról történő rádióforgalmazást tesz lehetővé a meghatározott rádiócsatornákon szimplex üzemmódban, beszéd és jelzésátvitel alkalmazásával.
A kezelőegységhez egy (KL1/B) típusú hangszóró és két (HS751) típusú kézibeszélő csatlakoztatható. Egy VD 602 elosztódoboz alkalmazásával két kezelőhelyes kialakítás is lehetséges. Ebben az esetben egy adó-vevőt két helyről is lehet kezelni (pl.: vasúti mozdonyok két vége).

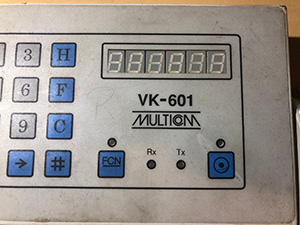

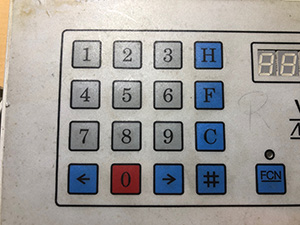

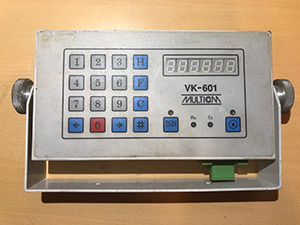

A kezelőegység 4x4 gombos tasztatúrával és hat digites, kijelzővel került ellátásra.
A kezelőegység saját pult azonosítókóddal rendelkezik. Öt hangos CCIR szabványú szekvenciasor kiadása lehetővé teszi szelektív hívások indítását is."
|
|
|

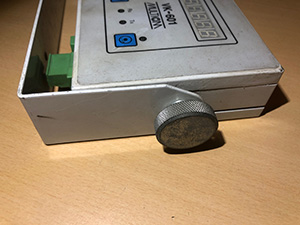

A csatlakozók a doboz alsó részén helyezkednek el. Külön érdekességként említendő, hogy a kezelőt egy duplex szűrő dobozába építették be, valamint az egységen sem kívül, sem belül nem található gyártási szám. Továbbá szintén szembemegy a MultiCom Kft. szokásaival az a tény is, hogy a csatlakozók mellett semmilyen feliratozás nem található. A fotókon látható VK601 kezelő eredetileg teszt példányként szolgált a MÁV Távközlési- És Biztosítóberendezés Központban. Ezek alapján valószínű, hogy ez egy prototípus vagy nullszériás készülék lehet.

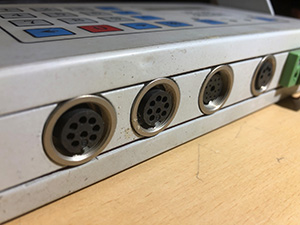

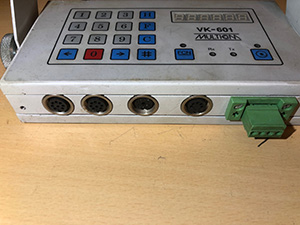

A csatlakozók balról jobbra haladva: tápcsatlakozó (univerzális 2+2 pólusú), hangszóró csatlakozó (5 pólusú), rádió felé menő fő kábel csatlakozója (12 pólusú), valamint a jobb szélen egy-egy csatlakozó a 2 db kézibeszélő számára (egyenként 8 púlusú).
|
|
|

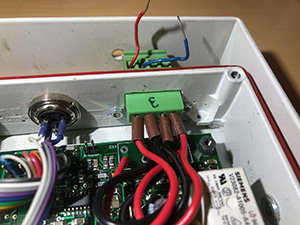

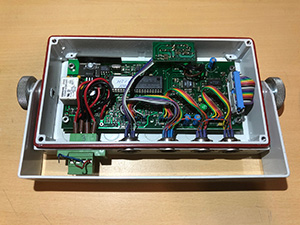

A készülék belsejében három különálló áramköri egységet lehet megkülönböztetni. Az első áramköri egység tartalmazza a kijelzőt és a billentyűzetet. Ennek a tetejére van ráültetve a vezérlésért és a szelektív hívásért felelős fő vezérlő elektronika panel. A vezérlő elektronika panel egy komoly mikrokontroller köré épül. A harmadik panel a doboz tetjén, külön található. Ez egy TDA sorozatú audio erősítő IC-t tartalmaz, mely a hangszóró kimenetre csatlakozik.

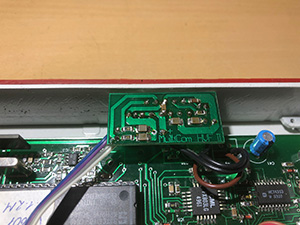

A vezérlő elektronika egységet komolyabban megnézve feltűnhet, hogy a táp bemeneti rész nem tartalmazza a megszokott, klasszikus értelemben vett zavarszűrő elemeket, melyeket egy vasúti környezetben történő üzemeltetés megkívánna.
A MultiCom Kft. a MÁV részére összesen 10 darab teszt kezelőt biztosított, a hozzájuk kapcsolódó BRG TR301-450 (MCR2301-450) adó-vevővel. A MÁV a teszt kezelőket a Budapest környékén szolgálatot teljesítő dízel-elektromos és villamos mozdonyokon próbálta ki. A tartós tesztelés alatt hamar kiderült, hogy a kezelő vezérlő egysége érzékeny a mozdony tirisztoros vezérlése által keltett lokális zavarokra, így a kezelő működése nem volt megbízható. Arról nem áll rendelkezésre információ, hogy a felek törekedtek-e bármilyen hibaelhárításra vagy a konstrukció fejlesztésére.
A MÁV távközlési mérnökei végül elvetették a tervet és a VK601 kezelő egység, valamint a hozzá tartozó adó-vevő nem lett rendszeresítve a vasútnál.
A képek nagy méretben is megtekinthetők az Interaktív / Kép galéria menüpontban. A nagy képeket tartalmazó kép galéria IDE KATTINTVA is elérhető.
GK 921 D MRKB-2 KEZELŐ EGYSÉG
A Magyar Államvasutak mellett a magyar rendvédelmi szervek is jelentős számban üzemeltettek BRG rádiókat. ide érteni szinte valamennyi átjátszó illetve a gépkocsikba épített készülékek is. Az 1980-as évek végén kezdett komolyabban kiépülni a 160 MHz-es MRKB (BRFK) és a 450 MHz-es MRKB hálózat (ORFK). Ezekben a rádióhálózatokban szinte kivétel nélkül FM301 készülékeket használtak a mobil állomások felszereléséhez.
A rendszerváltást követő években a rendvédelem is nehéz helyzetbe került. A vasúthoz hasonlóan az anyagi nehézségek és az alkatrész utánpótlás miatt vált szinte lehetetlenné a híradástechnikai hálózat fejlesztése, karbantartása. A salgótarjáni gyáregység a kutatás-fejlesztési részleg nélkül nem volt képes a sokkal komplexebb MRKB rendszerhez szükséges eszközök önálló tervezésére.
Az 1991-ben frissen létrejött MultiCom Kft. egyik első terméke volt a GK 921 D típusjelzésű MRKB-2 gépkocsi kezelő egység. A tervezést a cégen belüli, volt budapesti BRG-s mérnökök végezték, a gyártást pedig kiszervezték az idő közben részvénytársasággá alakult salgótarjáni gyáregységnek.
|
|
|
Az új Kft. igyekezett a megszűnt budapesti gyáregységtől örökölt alkatrészekből, költségtakarékosan egy olyan kezelőt tervezni, mely kielégíti a megrendelő igényeit. A kezelő egység dobozát jobban megnézve rögtön kiderül, hogy az FM320 típus fém vázát és külső borítását használták fel, egy kicsit átalakítva.

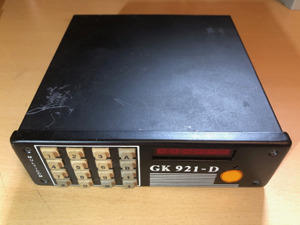

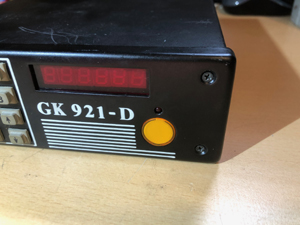

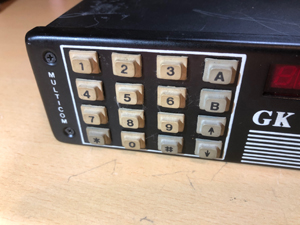

Az előlapon a bal oldalon helyezkednek el a főbb kezelőszervek. Az itt elhelyezett numerikus billentyűzeten van lehetőség a kívánt csatorna kiválasztására, valamint szelektív hívás indítására. Középen látható a kijelző, mely hétszegmenses LED elemekből lett összeállítva. Az előlap jobb oldalán található a bekapcsoló gomb.
|
|
|

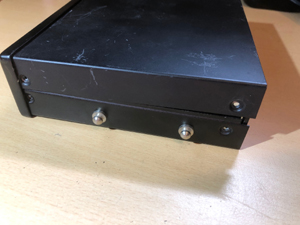

A készülékház oldalán még a gépkocsi hordkerethez használt rögzítési pontok is megegyeznek az FM320 típuson alkalmazott megoldással.

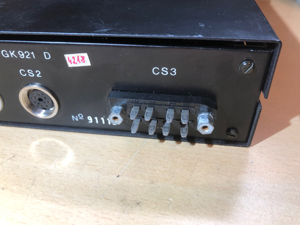

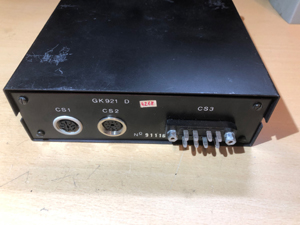

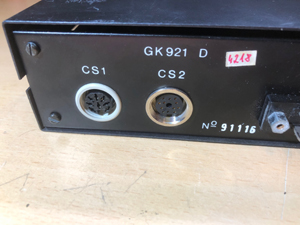

A hátlapon látható gyártási szám két dologról árulkodik: az egyik maga a gyártási év, mely az első két karakter (91=1991), a másik pedig a gyártási számnak a megléte, vagyis ez egy sorozatban gyártott készülék, nem prototípus vagy nullszériás teszt példány.
A hátlapon található bal oldali csatlakozó a kézibeszélő 8 pólusú csatlakozója. Attól jobbra, nagyjából középen helyezledik el a 12 pólusú csatlakozó, melyhez a rádióhoz menő fő kábel kapcsolódott. A hátlap jobb oldalán található a tápcsatlakozó, mely Kontakta DS121 típusú.
|
|
|

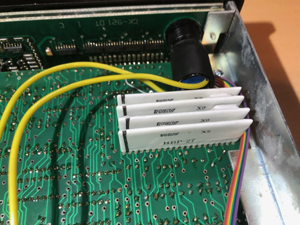

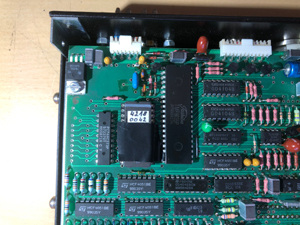

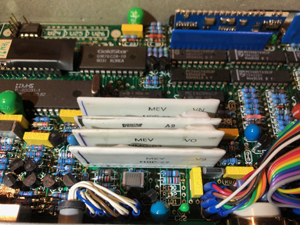

A készülék belseje akár szavak nélkül is tökéletesen jellemezné a rendszerváltás környékére jellemző, kelet-európai helyzetet. Még jelen van a kelet, de már nyitunk a nyugat felé. Erről árulkodik az a tény, hogy a kezelő egység vezérlését egy japánban készült, Toshiba 8 bites mikroprocesszor végzi, azonban az áramkör elemei között megtalálható még az RFT által gyártott kelet-német IC, valamint a magyar MEV által szállított vastagréteg áramkörök.

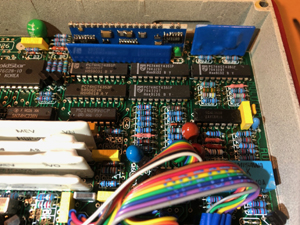

Az áramköri lapok már furatgalvanizált technológiával készültek. Az alkatrészek belültetése ún. vegyes szereléssel történt, azaz a fő vezérlő egység még hagyományos furatszerelt DIP alkatrészeket tartalmaz, azonban az előlapi egység már SMD technológiával lett szerelve. A hátlapon található 12 pólusú fő kábelhez tartozó csatlakozóba csak 8 vezeték lett bekötve, ugyanis az MRKB rendszerek csak 8 db csatornát használtak (20 kHz csatornaszélességgel és 6 MHz duplextávolsággal).
A GK 921 D kezelő egység az ORFK-hoz tartozó UHF sávon üzemelő MRKB-2 rendszerhez készült, így a hozzá tartozó rádió a 8 BRG FM301-450D vagy TR301-450D, esetleg MCR2301-450D lehet (valamennyi készülék 8 csatornás).
A képek nagy méretben is megtekinthetők az Interaktív / Kép galéria menüpontban. A nagy képeket tartalmazó kép galéria IDE KATTINTVA is elérhető.

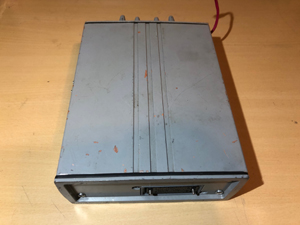

MCR2301 ADÓ-VEVŐ
Az 1990-es évek közepére a talpon maradt hazai nagy cégek többsége elkezdte kiheverni a rendszerváltás okozta anyagi nehézségeket és ismét lehetőség nyílt arra, hogy a meglévő rádiórendszereiket korszerűsítsék, modernizálják. Egy ilyen fejlesztésnek sok esetben az szabott igen költséges gátat, hogy a korábbi, kvarc-vezérelt rádiókban tömegesen, százával vagy ezrével kellett volna úgy kvarc-oszcillátor egységeket rendelni és behangolni. Emellett az akkor már elavultnak számító FM301 rádiók továbbra sem voltak alkalmasak az egyre inkább elterjedő szelektív hívórendszerek támogatására. A MultiCom Kft. ismét észrevette a betöltetlen piaci rést és egy olyan terméket fejlesztettek, melyek a nyugati rádiók árának töredékéért kínáltak előrelépést a BRG rádiórendszereket üzemeltető nagy cégek számára.
Az 1993-1994-ben megjelent, MCR2301-160 és MCR2301-450 típusjelzéssel ellátott készülékek egy új fejezetet nyitottak a salgótarjáni BRG Rádiótechnikai Rt., valamint a MultiCom Kft. életében is. Ezek voltak az első olyan FM301 kompatibilis készülékek, melyek nem csak fizikai méretben és kialakításban egyeztek meg a korábbi típussal, ráadásul a régi adó-vevők valamennyi tartozéka felhasználható volt, azonban a BRG TR301 típussal ellentétben számtalan új szolgáltatást biztosított. Ilyen volt többek között a teljes VHF vagy UHF sáv átfogása, kisebb tömeg, kisebb fogyasztás, számítógépről történő programozás, CTCSS és szelektív hívó kódok támogatása stb.
|
|
|

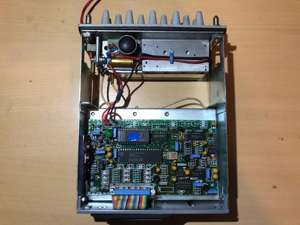

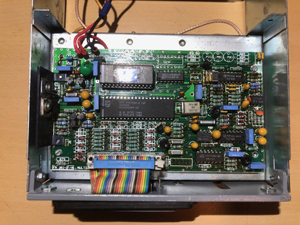

A teljes elektronikai fejlesztését a MultiCom, a gyártást pedig a salgótarjáni BRG gyáregység végezte. Érdemes megjegyezni, hogy ugyanez a vezérlő elektronika és RF elektronika került bele a Salgótarjánban gyártott, BRG márkajelzés alatt megjelenő TR330 és később TR331 típusokba is. A külvilág felé a rádió ugyanazon a 34 pólusú "BRG csatlakozó"-nak hívott porton keresztül kommunikált, mint az előd széria, az FM301-es. A készülék programozásához már nem volt szükség annak megbontására, sem az EPROM eltávolítására. A működéshez szükséges adatok a mikrokontrolleren keresztül egy EEPROM-ban voltak eltárolva, mely egy speciális illesztő adatkábel segítségével kiolvasható és visszatölthető volt. Ehhez egy DOS-t futtató IBM kompatibilis PC-re volt szükség.
|
|
|

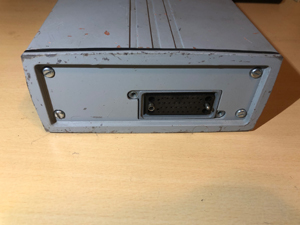

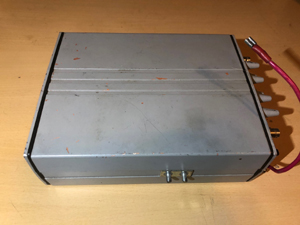

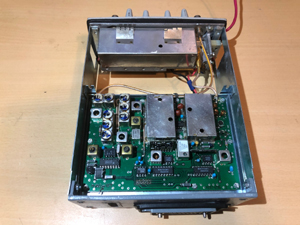

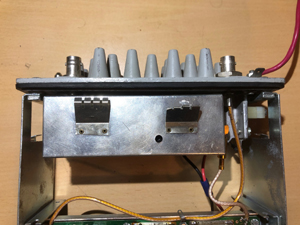

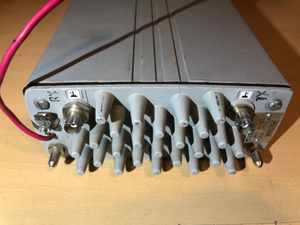

Az RF végfokozat fizikai kialakítása, valamint a készülék tartókengyelben történő rögzítési megoldása változatlan maradt, azonos az FM301 típuséval. Az RF végfokozat elektronikai szempontból fejlesztésen esett át: elhagyták a külön harmonikus szűrő egységet és a korábban tranzisztorokból felépített erősítő fokozatokat egy Motorola gyártmányú hibrid áramkörre cserélték. Az RF kimenő teljesítmény névelegesen 10 Watt.

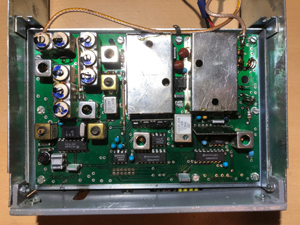

Külön érdemes megfigyelni azt, hogy az RF panel bal oldalán látható bemenőköri szűrők jó minőségű, fémből készült hangolóelemekből épülnek fel, mely nem csak kiváló RF paramétereket kölcsönöz a készüléknek, de a környezeti hatásokkal szembeni mechanikai ellenállásuk is kiváló. Az RF egység jobb oldalán, két jól árnyékolt fém serleg alatt található az adó VCO és a vevő VCO. Az egyes VCO-k hangolása az árnyékoló serlegen kialakított nyíláson át, egy trimmer hangolásával lehetéges. A 12.8 MHz-es, hőkompenzált TCXO egység teszi lehetővé a csatorna lépésköz programból történő kiválasztását: 12.5 kHz vagy 25 kHz.
|
|
|
Bár az MCR2301 szolgáltatta a fejlesztési alapokat a BRG TR330 és TR331 típusokhoz, azonban a duplex szűrő itt még a készülékházon kívül, az FM301-el azonos módon történt felhelyezésre és rögzítésre. Az RF végfokozat és az elektronikai egységek között látható szabad terület nem került felhasználásra. Az ide beépített, kompakt duplex szűrő egységek kizárólag a BRG TR330 és 331 típusokra jellemzők.
A készülék az igen kedvező RF paramétereivel, a mikrokontroller és a PC programozás általi könnyű szervizelhetőségével, a régi FM301 tartozékok felhasználásával remek lehetőséget biztosíthatott volna számtalan hazai nagy cég számára. Egy közbenső lépcsőfok lehetett volna a meglévő, de már elavult rádiórendszerek továbbfejlesztésében, a rádiópark felfrissítésében, az üzembiztosság növelésében. Érdekes módon az MCR2301 azonban mégsem terjedt el Magyarországon. Érdemes megjegyezni, hogy a hazai vásárlókkal ellentétben a volt keleti blokk országaiból több érdeklődő is meglátta a készülékben rejlő lehetőségeket.
Érdekességként említendő, hogy az MCR2301 alapjaira épülő, de továbbfejlesztett MultiCom MCRM-110D-4W ún. gyorséledésű négyhuzalos telemetriai duplex adó-vevő állomás a mai napig megtalálható a gyártó kínálatában. Az MCRM-110D-4W típust kifejezetten külföldi megrendelők igényeihez szabva fejlesztették ki (lásd a gyártó saját weboldalán).
A képek nagy méretben is megtekinthetők az Interaktív / Kép galéria menüpontban. A nagy képeket tartalmazó kép galéria IDE KATTINTVA is elérhető.
ORFK MRKB-2 (UHF) MOBIL RÁDIÓÁLLOMÁS
Fontos kiemelni, hogy a rádióállomás alapjául szolgáló adó-vevő egység (lehetséges típusokat lásd lentebb) megfelel a klasszikus FM301 kompatibilis rádió fogalmának, azonban a rádióállomás egyéb részegységei nem használhatók a hagyományos FM301 sorozatú készülékekkel.
Az ORFK-hoz kapcsolódó, UHF sávon működű MRKB-2 rádióhálózat részeként üzemelő mobil rádióállomást a MultiCom Kft. fejlesztette és a salgótarjáni BRG Rádiótechnikai Rt. gyártotta, megrendelésre. Egészen az 2000-es évek közepéig használatban voltak.
A mobil rádióállomás részei: UHF adó-vevő (BRG FM301-450D vagy TR301-450D vagy MCR2301-450D), összekötő kábelek, hangszóró (Peiker gyártmány), rögzítő keret az adó-vevő és a kezelő egység számára, duplex szűrő, AUT-4 automatika egység, kezelő egység (Peiker gyártmány).
További információ nem áll rendelkezésre.
|
|
|

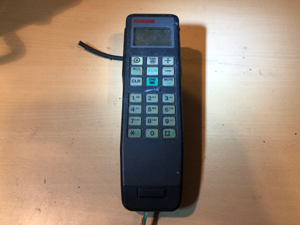

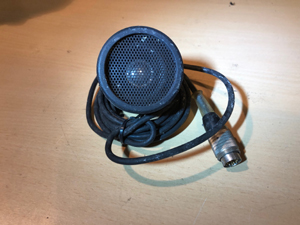

Bal oldalon: Peiker gyártmányú kezelő egység. Középen: Peiker gyártmányú hangszóró. Jobb oldalon: a hangszóró csatlakozója.
|
|
|

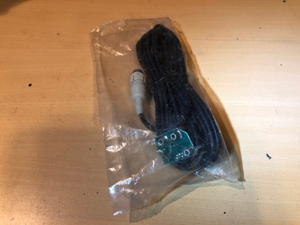

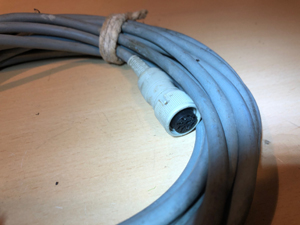

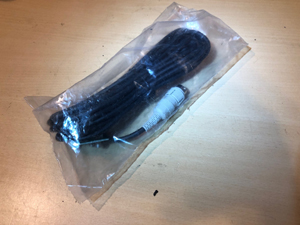

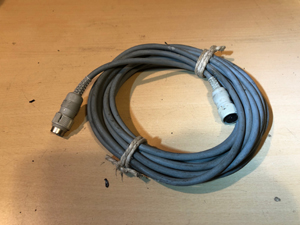

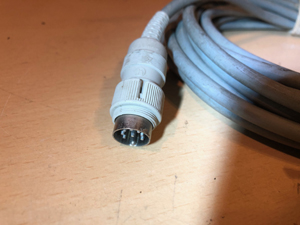

Bal oldalon és középen: a kezelő egység bekötő kábele. Jobb oldalon: kihosszabbító kábel a kezelő egységhez (csomagtérben történő adó-vevő elhelyezés esetén).
|
|
|

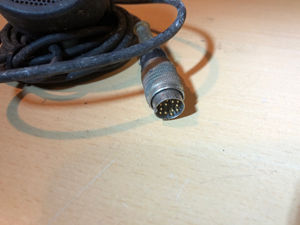

Bal oldalon és középen: a kihosszabbító kábel csatlakozói. Jobb oldalon: a mobil rádióállomás felülnézetben.
|
|
|

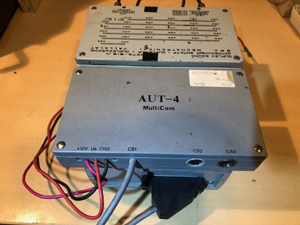

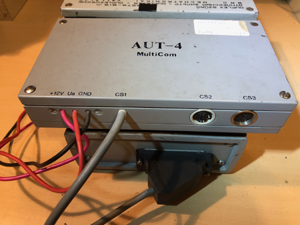

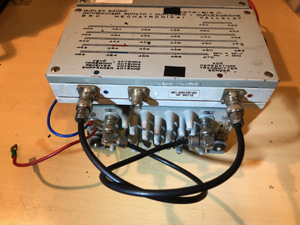

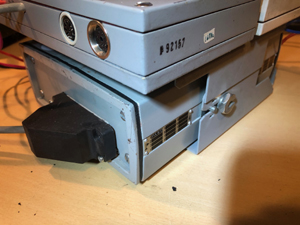

Bal oldalon: AUT-4 automatika egység. Középen: az automatika egység kapcsolódása az adó-vevőhöz. Jobb oldalon: a duplex szűrő kapcsolódása az adó-vevőhöz.
|
|
|

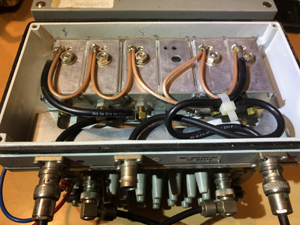

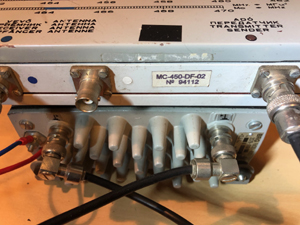

Bal oldalon: az MC-450-DF-02 típ. duplex szűrő csatlakozói. Középen: a duplex szűrő belső felépítése. Jobb oldalon: az AUT-4 automatika egység, eltávolított fedlappal, felülnézetben.
|
|
|

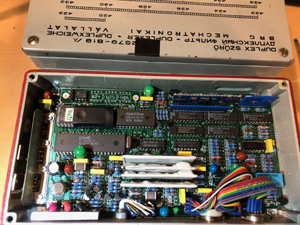

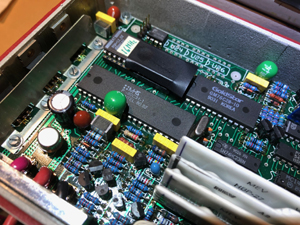

Bal oldalon, középen és jobb oldalon: az AUT-4 automatika egység belső felépítése.
További információ nem áll rendelkezésre.
