Name: BRG FM10-164 (TITÁN) URH adó-vevő
Brand: BRG
SKU: FM10-164

BUDAVOX KATALÓGUS ISMERTETŐ

Az FM10-164 VHF adó-vevőket kiterjedten használják kétoldalú beszédösszeköttetések létesítésének modern berendezéseiként. A berendezés kimelkedően alkalmas a legkülönfélébb célú és szolgáltatású hálózatokban történő felhasználásra, mint például a mentők, tűzoltóság, rendőrség és egyéb (általában mobil) diszpécserszolgálatok szervezeteiben. Különleges kiegészítő és automatikai csatlakoztatható berendezések alkalmazásával komplex VHF hírhálózatok létesíthetők, melyek kétirányú beszédösszeköttetéseken kívül távjelzés, távmérés stb. szolgáltatásokat is biztosítanak, a megrendelő igényeihez illeszkedve.

A berendezés korszerű konstrukciója az üzemi megbízhatóság magas fokát garantálja. A készülékek kezelése egyszerű és nem igényel különleges szakképzettséghez kapcsolódó betanítást. Az áramkörökben alkalmazott szilícium alapú félvezetúk következtében a környezeti hőmérséklettartomány széles skálájában biztosítottak az üzemelés feltételei. A készülék fogyasztása alacsonya.

A VHF kommunikációs sávok hullámterjedési sajátosságai következtében két állomás közötti áthidalható távolság nagy mértékben függ az adott környezeti viszonyoktól. Irányadatként: egy helyhez kötött és mobil állomás közötti áthidalható távolság általában 10-40 km közötti érték lehet.

ÁLTALÁNOS LEÍRÁS

A teljesen tranzisztorizált URH adó-vevő típuscsalád különféle változatai mobil és fix alkalmazásra készülnek.

Az adó-vevő 100%-os tranzisztorizálása folytán megbízhatósága, élettartama lényegesen nagyobb, mint a csöves berendezéseké és emellett a szilícium tranzisztorok alkalmazása lehetővé tette a hőmérséklethatárok kibővítését. Fogyasztási adatai igen kedvezőek, pl. gépkocsiba történő beépítés esetén, vételkész állapotban, normál gépkocsi akkumulátorról táplálva kb. 80-100 óráig üzemeltethető anélkül, hogy közben az akkumulátort tölteni kellene (álló gépkocsi).

Külön tápegység segítségével az adó-vevő 220 V-os hálózatról is üzemeltethető, ez esetben lehetőség van a mellé helyezett akkumulátor automatikus töltésére. Ezáltal hálózatkimaradás esetén egy kb. 24 V 50 Aó-s akkumulátorról 70-80 órás ún. "VÉSZÜZEM" biztosítható.

Az adó-vevő 1-12 átkapcsolható üzemi frekvencián működik, az átkapcsolás a kezelő egységről történik. A kezelő egység az összes kezelőelemet tartalmazza, valamint az esetben, ha szelektív hívás szükséges, a szelektív hívó áramkör egységeit is.

Két állomás közötti hatótávolság nagy mértékben függ a terepviszonyoktól. Az esetben, ha az egyik állomás fixen telepített, míg a másik mozgó gépkocsiba van telepítve, az elérhető hatótávolság kb. 10-40 km lehet. Ezen adatok természetesen csak tájékoztató jellegűek, a terepadta lehetőségek kihasználásávak az összeköttetés hatótávolsága lényegesen változhat.

Kívánságra az adó 0.5 W - 2 W - 10 W kimenőteljesítménnyel is rendelhető. Ennek különösen a fix állomások közötti összeköttetésnél van jelentősége, amikor előfordulhat, hogy kisebb adóteljesítmény is elegendő az összeköttetés fenntartásához. A kisebb adóteljesítményű berendezéseknek viszont adás közben a fogyasztása is természetesen kisebb lesz, mint pl. akkumulátorról történő üzemeltetetés esetén igen lényeges lehet.

Az adó-vevőnek a 80 MHz, 100 MHz és a 160 MHz frekvenciasávban az alábbi változatai vannak:

Szimplex üzemmód, külön kezelővel:

FM10-84S / FM10-104S / FM10-164S
FM2-84S / FM2-104S / FM2-164S
FM05-84S / FM05-104S / FM05-164S

Duplex üzemmód, külön kezelővel:

FM10-84D / FM10-104D / FM10-164D
FM2-84D / FM2-104D / FM2-164D
FM05-84D / FM05-104D / FM05-164D

Szimplex üzemmód, beépített kezelővel:

FM10-84KS / FM10-104KS / FM10-164KS
FM2-84KS / FM2-104KS / FM2-164KS
FM05-84KS / FM05-104KS / FM05-164KS

Duplex üzemmód, beépített kezelővel:

FM10-84KD / FM10-104KD / FM10-164KD
FM2-84KD / FM2-104KD / FM2-164KD
FM05-84KD / FM05-104KD / FM05-164KD

A típusszámban lévő 10, 2, illetve 05 az adó névleges kimenőteljesítményét jelöli: 10 W, 2 W, illetve 0.5 W.

A fenti típusoknak az alábbi változatai lehetnek:

Frekvenciasáv:

68-78 MHz / 77-87 MHz
100-108 MHz
136-156 MHz / 152-174 MHz

Csatornakiosztás: 20, 25 kHz
Csatornaszám: 1-12 (beépített kezelős típusoknál 1-4)

Egy adó-vevő a következő egységekből épül fel:

Adó-vevő, 12-24/24 V-os tápegységgel
Antenna
Kezelő egység
Kézibeszélő, vagy hangszóró és mikrofon, vagy mikrofonhangszóró
Akusztikus jelző doboz
Biztosító doboz

Az adó-vevő a tápegységgel egy szerelt mechanikus egységet alkot. A kezelő egység (külön kezelő esetén) az adó-vevőhöz sokerű kábbel segítségével csatlakoztatható. A berendezés úgy szimplex, mint duplex üzemmódra alkalmas. Duplex üzem esetén a duplex szűrő külön egységet képez.

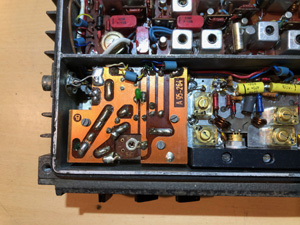

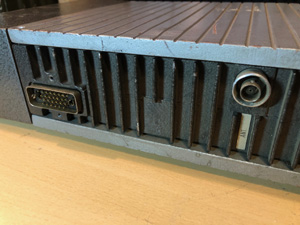

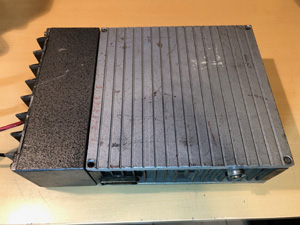

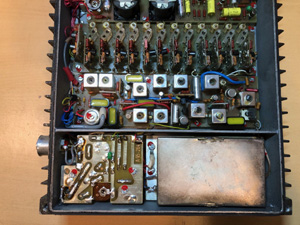

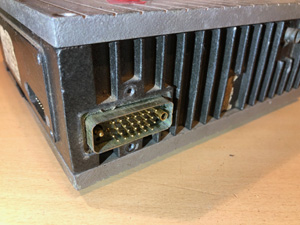

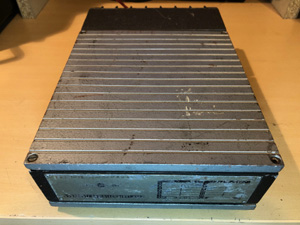

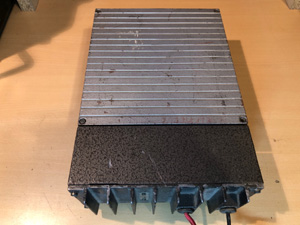

Az adó-vevevő és a tápegység könnyűfém öntvény dobozban van elhelyezve, ami igen nagyfokú mechanikai védelmet jelent.

Hálózatról történő üzemeltetés esetén a 12-24/24V-os átalakító elmarad, és az adó-vevőhöz HÁI220/24T típusú tápegységet kell csatlakoztatni, amely különböző hálózati tápfeszültségekről üzemeltethető. Szükség esetén a mellé helyezett 24 V-os akkumulátor töltését automatikusan elvégzi.

220/24-T HÁLÓZATI TÁPEGYSÉG

Fixen telepített, hálózati táplálású állomásokon az adó-vevő stabilizált tápfeszültségét a 220/24-T hálózati tápegység szolgáltatja. Ez a tápegység az akkumulátor automatikus töltését és esetleges vészüzem esetén, illetve hálózatkimaradás esetén az átkapcsolást is elvégzi.

A 220/24-T hálózati tápegység elvi működési leírását külön műszaki leírás tartalmazza.

12-24/24V TÁPEGYSÉG

A 12-24/24V tápegység az URH adó-vevő család áramellátására szolgál 12.6 vagy 25.2 V-os okkumulátorról.

KEZELŐ EGYSÉGEK

A különböző alkalmazásoknak megfelelően az adó-vevőhöz többféle kezelő egység is alkalmazható. A következőkben csak a mobil állomásoknál alkalmazott kezelő berendezések kerülnek ismertetésre, a fix telepítésű állomásoknál alkalmazott kezelő berendezéseket külön műszaki leírás tartalmazza.

Azokban az esetekben, amikor a fixen telepített állomás kezelő berendezésénél nincs igény az egyszerű kezelésen túlmenő speciális szolgáltatásokra, a mobil állomási kezelő berendezések is alkalmazhatók fix telepítésre.

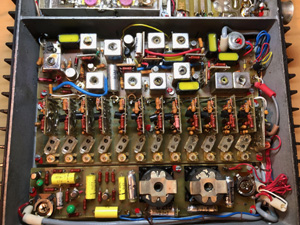

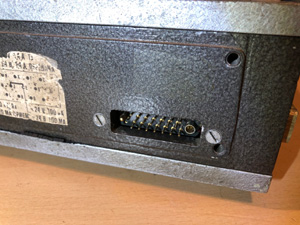

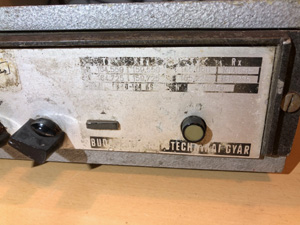

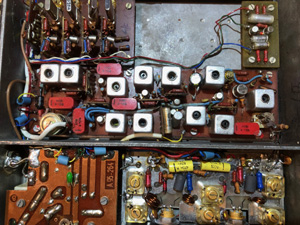

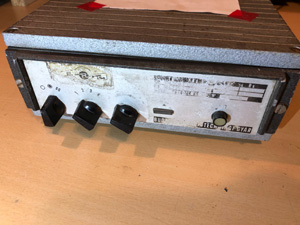

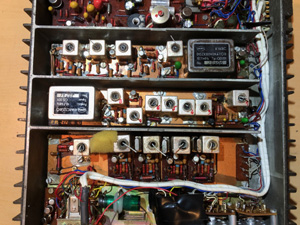

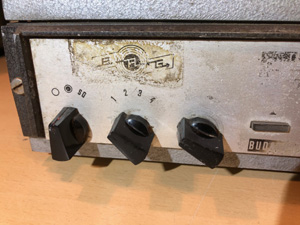

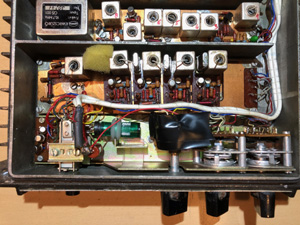

A beépített kezelős típusú adó-vevőknél természetesen nincs külön kezelő egység, a kezelőelemek az adó-vevő dobozba vannak beépítve. Ezek a következők:

KI-BE kapcsoló, melynek 3 állása van:

KI
BE, zajzár bekapcsolva
BE, zajzár kikapcsolva

Csatornakapcsoló (4 állású)
Hangerőszabályozó
"Hívás" nyomógomb
"Vétel" jelzőlámpa

Mobil kezelőegységek típusai, amelelyek úgy a szimplex, mint a duplex üzemű berendezésekhez csatlakoztathatók:

GK3-0
GK4-50/1
GK4-50/50
GK4-100/1
GK4-100/100

HANGSZÓRÓERŐSÍTŐ

A hangszóróerősítő külön egységet képez, mely a hangszóró dobozába van beépítve és 4 erű kábellel csatlakozik a kezelő egységhez.

KÉZIMIKROFON

A kézimikrofon szimplex üzemű adó-vevőknél használatos. A mikrofon dinamikus rendszerű, a sok a tranzisztoros előerősítőt is tartalmazza.

A kézimikrofonon van elhelyezve az adás-vétel átkapcsoló nyomógomb és a hívóhang nyomógomb is.

A mikrofon mint kisteljesítményű hangszóró is működik (kb. 80 mW). Ha ennél nagyobb hangerőre van szükség, akkor a hangszóróegységet kell alkalmazni.

DUPLEX SZŰRŐ

Duplex üzemű állomásokon az adó és a vevő a duplex szűrőn át csatlakozik az antennakábelhez. A szűrő távoltartja az adó kimenőjelét a vevő bemenő áramköreitől.

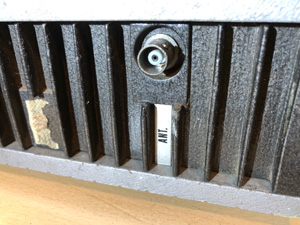

ANTENNÁK

Mozgó járműben történő üzemeltetés esetén lambda/4 hosszúságú ostorantennát kell alkalmazni, melyet a jármű tetején kell elhelyezni. Ellensúlyként a gépjármű fémváza szolgál, amelynek min. 1 m2-nek kell lenni.

Egyéb, fix telepítére alkalmas antennák leírását a 4X00-655/A antennaleírás tartalmazza.

A GYÁR ÁLTAL AJÁNLOTT KÜLÖN TARTOZÉKOK

Gépkocsi antenna (3S00-046)
Gépkocsi antenna (3S00-103)
Vasúti kivitelű antenna (2S00-108)
Fix telepítésű körsugárzó antenna (1S00-097/E és 1S00-097/F)
Nyereséges körsugárzó antenna (9S00-055)
Irányított antenna (1S00-048)
Tápvonalelosztó transzformátor (2S00-054)
Koaxiális rezonátor szűrő (2S79-379)
Koaxiális sávszűrő (2S79-601)
Duplex szűrő (2S79-722)

Mobil kezelő egység GK3-0 (3S79-399)
Mobil kezelő egység GK4-50/1 (1S79-466)
Mobil kezelő egység GK4-50/50 (1S79-467)
Mobil kezelő egység GK7-50/1 (1S79-701/02)
Mobil kezelő egység GK7-50/50 (1S79-701/01)

Vasúti kivitelű kezelő egység VK2 (2S79-575)

Hangszóró erősítő egység HE-1 (2S79-400)
Mikrofonhangszóró MH3 2S79-485
Hívásjelző HJ (3S79-472)
Kézibeszélő KB (2S82-296)

Mobil tápegység 12-24/24 1S79-398
Mobil tápegység 24/24 2S79-781

Hálózati tápegység HAI220/12-T (2S79-169)
Hálózati tápegység HAI220/24-T (2S79-432)

Fix telepítésű kezelő egység FK51S (2S79-735)
Fix telepítésű kezelő egység FK51SH (2S79-734)
Fix telepítésű kezelő egység FK51D (2S79-700)
Fix telepítésű kezelő egység FK51DH (2S79-699)
Fix telepítésű kezelő egység FK51UH (2S79-737)

Fix telepítésű kezelő egység FK53SO (2S79-727)
Fix telepítésű kezelő egység FK53SE (2S79-728)
Fix telepítésű kezelő egység FK53SH (2S79-729)
Fix telepítésű kezelő egység FK53DO (2S79-725)
Fix telepítésű kezelő egység FK53DE (2S79-726)
Fix telepítésű kezelő egység FK53DH (2S79-724)

Távkezelő egység TK53K (1S79-693)
Távkezelő egység TK53AV-1 (1S79-711)
Távkezelő egység TK53AV-2 (1S79-712)
Távkezelő egység TK55AV (1A79-694)
Távkezelő egység TK54K (2S79-567)
Távkezelő egység TK54AV (2S79-566)

A SZERKESZTŐ MEGJEGYZÉSE

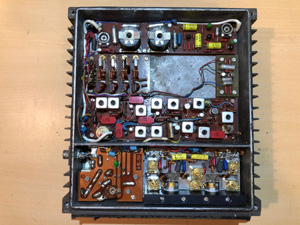

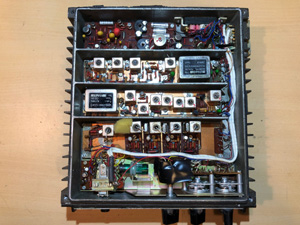

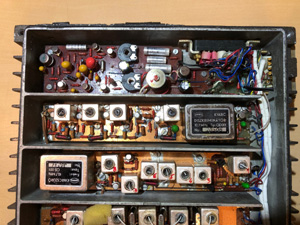

Az alapelgondolás egy relatíve nagy teljestíményű, sok csatornás, szelektív hívóval ellátott sokoldalú készülék létrehozása volt. A készükék tervezésénél fontos szempont volt a könnyű szervízelhetőség és a modulok gyors hozzáférhetősége.

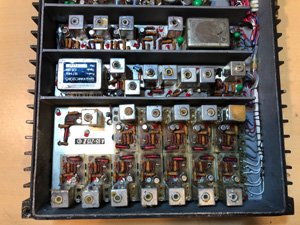

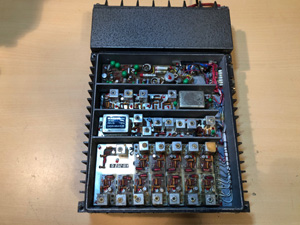

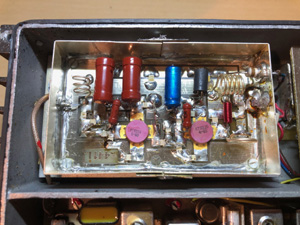

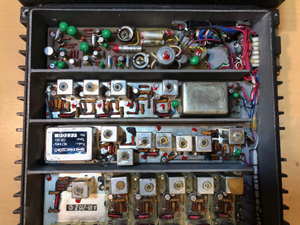

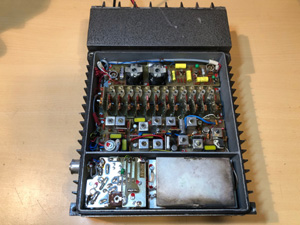

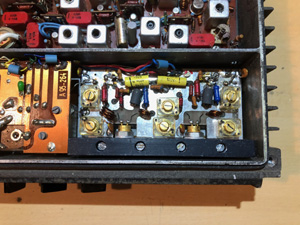

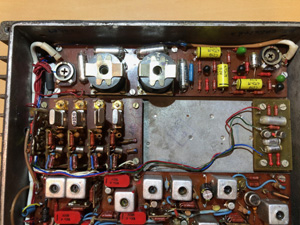

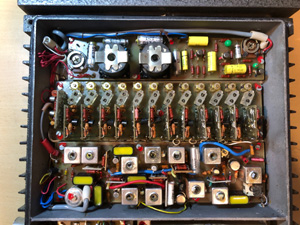

Az antennaváltó továbbra is mechanikus, egy relé látja el ezt a feladatot. A korai szériás rádiók - kb. 1980-ig - nyugati típusú félvezetőket használtak az RF végfokozatban, jellemzően Philips gyártmányokat. Ezeknek a változatoknak a kimenőteljesítménye a névleges 10W-tól eltérően akár 15-18W is lehetett. Az 1980 utáni modellek már szovjet gyártmányú RF tranzisztorokkal készültek. Az egyes belső modulok nyomtatott áramköri lapokon helyezkednek el - melyeket rövid összekötő kábelek kapcsolnak egymáshoz.

Hasonlóan a korábbi modellhez, az FM10-164 rádiókhoz is készült egy speciális kialakítású por-, csepp- és ütésálló kivitel. Ez a kezelő elsősorban a vasútüzem adottságainak figyelembe vételével készült és a VK-2 nevet kapta. A KD elosztódoboz segítségével lehetőség nyíl, az adóvevő két VK-2 egységgel - két helyről - történő működtetésére.

A rádió alapötletéül szolgáló Storno CQM600 rádióhoz gyárilag nem tartozott hálózati tápegység, de a BRG mérnökei - ahogyan az FM10-160 esetében is - gondoskodtak a stabil üzemben történő táplálásról. Így jött létre a HÁI 220/24T típusjelzésű ún. falitápegység. A tápegység teljes mértékben félvezetős és alapvetően két részre bontható. A felhasználók szempontjából külön pozitívum volt, hogy az inverteres táppal ellentétben itt nem kellett számolni az üzem közbeni visító hanggal - ez nagy mértékben csökkentette a munkavégzés közbeni figyelem szükségességét.

A készülék alján és a tápegység alsó részén is kialakítottak 4-4 darab kis hornyot, melyek egy különleges kialakítású ún. alaplemezre rögzíthették a készülékeket. Az alaplemez meghatározott részein furatok voltak kiképezve. A lemezt a falra lehetett felfúrni és a készülékeket - a tápot és a rádiót - a kialakított lyukakkal rögzíteni. Az így kialakított szett egy egységet képezett, kis helyen elfért és könnyű kezelhetőséget biztosított - emellett még akkori szemmel esztétikusnak mondható is volt. Egy komplett duplex állomás teljes súlya (a duplex szűrőt, a felszereléshez szükséges konzolokat és a fali tápegységet is) meghaladta a 30 kilogrammot.

Bár a gépkönyvek több helyen is említést tesznek az FM10-454 típusjelzésű UHF változatról, azonban az említéseken túl semmilyen technikai információ nem áll rendelkezésre erről a készülékről.

A Budavox katalógus említést tesz egy külön igényre rendelhető 20 Watt RF teljesítményű típusról is. A 20 Wattos kivitelek RF végfokozata eltérő, külön fém dobozban kerültek elhelyezésre. A KT904/KT907 tranzisztorok helyett KT922A/KT922B típusú félvezetőket építettek be.
