HE301 HANGSZÓRÓ EGYSÉG
A HE301 típusú hangszóró egységet a Budapesti Rádiótechnikai Gyár az FM301 típuscsaládhoz fejlesztette ki, mint a kezelő egységhez csatlakoztatható különálló egységet.
Beépített erősítőt és elektronikát nem tartalmaz. A vevő oldali hangerősítést a kezelő egységbe épített audiofrekvenciás végfokozat végzi, maximum 2 Watt teljesítményre. A hangszóró egység névgleges impedanciája 4 Ohm.
A készülék műanyag doboza a kengyel és két csavar segítségével alkalmas helyre felerősíthető. A két oldalon található rögzítő csavar segítségével tetszőleges szögben megdönthető.
A hátlap eltávolítása a hátlapon található négy csavar oldása után lehetséges.
A készülék külön kezelést nem igényel. A hangszóró erősítő hangerősségének szabályozása a kezelő egységben elhelyezett "HANGERŐ" potenciométerrel végezhető el. Az egység ki- és bekapcsolása szintén a kezelő egységről történik.
A hangszóró egység a kezelő egységhez egy kétvezetékes, forrasztott érvéghüvelyben végződő kábellel kapcsolódik, melyet a kezelő egységen lévő sorkapocsba kell bekötni.
A szerkesztő megjegyzése:
A HE301 hangszóró egység kompatibilis a polgári célokra tervezett GK301 és GK302 kezelő egységekkel.
|
|
|
|
|
|
A képek nagy méretben is megtekinthetők az Interaktív / Kép galéria menüpontban. A nagy képeket tartalmazó kép galéria IDE KATTINTVA is elérhető.
HE302 HANGSZÓRÓ EGYSÉG
A HE301 típusú hangszóró egységet a Budapesti Rádiótechnikai Gyár az FM301 típuscsaládhoz fejlesztette ki, mint a kezelő egységhez csatlakoztatható különálló egységet.
Beépített erősítőt és elektronikát nem tartalmaz. A vevő oldali hangerősítést a kezelő egységbe épített audiofrekvenciás végfokozat végzi, maximum 2 Watt teljesítményre. A hangszóró egység névgleges impedanciája 4 Ohm.
A készülék műanyag doboza a kengyel és két csavar segítségével alkalmas helyre felerősíthető. A két oldalon található rögzítő csavar segítségével tetszőleges szögben megdönthető.
A hátlap eltávolítása a hátlapon található négy csavar oldása után lehetséges.
A készülék külön kezelést nem igényel. A hangszóró erősítő hangerősségének szabályozása a kezelő egységben elhelyezett "HANGERŐ" potenciométerrel végezhető el. Az egység ki- és bekapcsolása szintén a kezelő egységről történik.
A hangszóró egység a kezelő egységhez egy kétvezetékes kábelen keresztül kapcsolódik, mely egy 12 pólusú Hirschmann csatlakozóban végződik.
A szerkesztő megjegyzése:
A HE302 hangszóró egység kizárólag a rendvédelmi feladatokra tervezett kezelő egységekkel kompatibilis. Például: GK301-T/S, GK3-T/S, GK303, GK303B, GK921D, MultiCom AUT-4 stb.
|
|
|
|
|
|
A képek nagy méretben is megtekinthetők az Interaktív / Kép galéria menüpontban. A nagy képeket tartalmazó kép galéria IDE KATTINTVA is elérhető.

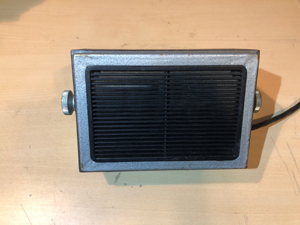

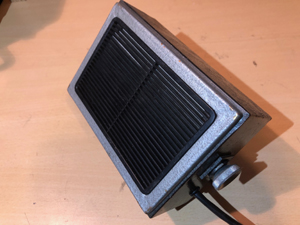

HE-1 HANGSZÓRÓ ERŐSÍTŐ EGYSÉG
A HE-1 típusú hangszóró erősítő készüléket a Budapesti Rádiótechnikai Gyár a különféle típusú adó-vevőihez fejlesztette ki, mint a kezelő egységhez csatlakoztatható különálló egységet. Segítségével az adó-vevő, vevő oldali kimenetét lehet erősíteni maximum 2 Watt teljesítményre.
Az egység működése a következő: az erősítő egy tranzisztoros ellenütemű fokozatból áll, mely nyomtatott áramköri kiviteben készült. A fázisfordítást a T1 transzformátor végzi, mely egyúttal az illesztést is biztosítja. A kimenőtranszformátor egy ovál hangszóróra csatlakozik.

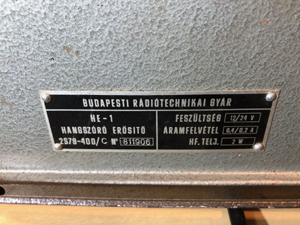

A hangszóró erősítő a tápfeszültséget közvetlenül az akkumulátorról kapja, mely lehet 12.6V vagy 25.2 V. A feszültség átállítása csavaros átkötő hidakkal történik, amelyeket a nyomtatott áramköri szerelvényen belül helyeztek el. A gépkönyv rajzmelléklete alapján megtalálható. A tápfeszültség beállított értékét a doboz hátlapjára erősített, megfelelően felhelyezett felirati tábla szemlélteti.
A két tranzisztor 12.6V tápfeszültség esetén egyenáramúlag párhuzamosan, 25.2V esetén sorba van kötve. Az egység áramköreit az üvegcsöves B1 jelű biztosíték védi túláram esetén, amely a gépkönyv rajzmellékletében szinté feltüntettek.

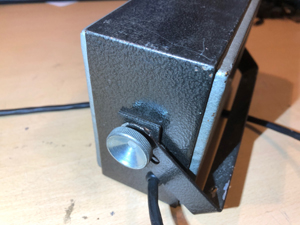

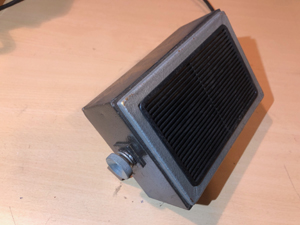

A készülék fém doboza a kengyel és két csavar segítségével alkalmas helyre felerősíthető. A két oldalon található rögzítő csavar segítségével tetszőleges szögben megdönthető.

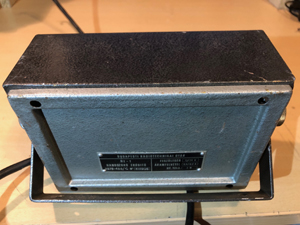

A hátlap eltávolítása a tápfeszültség átváltása vagy biztosító csere esetén, a hátlapon található négy csavar oldása után lehetséges.
A készülék külön kezelést nem igényel. A hangszóró erősítő hangerősségének szabályozása a kezelő egységben elhelyezett "HANGERŐ" potenciométerrel végezhető el. Az egység ki- és bekapcsolása szintén a kezelő egységről történik.
A szerkesztő megjegyzése:
A HE-1 egység kompatibilis a BRG GK-3, BRG GK3-T/S, BRG GK-4, BRG GK-5, BRG GK-6 és BRG GK-8 kezelő egységekkel.
|
|
|
|
|
|
