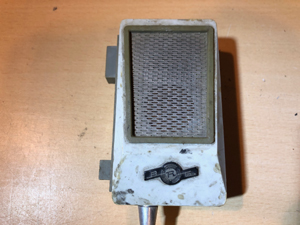

MH KEZELŐ (1967-1969)
Aktív elemet nem tartalmazó, legegyszerűbb megoldású kézi mikrofon. Kizárólag olyan esetekben alkalmazható, amikor a kezelendő készülék tartalmazza mind a mikrofon, mind a hangszóró részére szükséges erősítést biztosító aktív elemeket.
Negatív földrendszerű készülékek kezelésére alkalmas.
A beépített mikrofon-hangszóró betét 160 Ohm impedanciájú, mely hangszóróként maximum 200 mW teljesítményt tud feldolgozni. Mikrofonként átlag beszédtávolságból 2-4 mV feszültséget ad le.

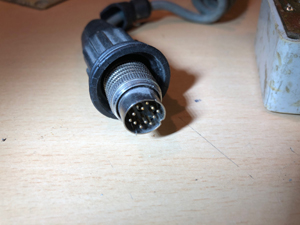

Az alkalmazott csatlakozó 12 pólusú, tuchel típus.
A szerkesztő megjegyzése:

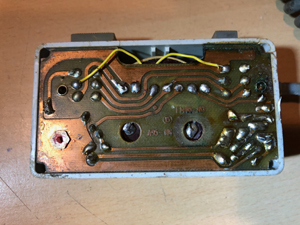

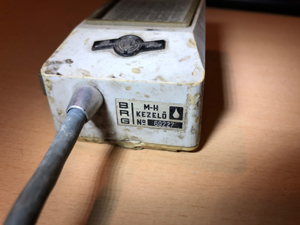

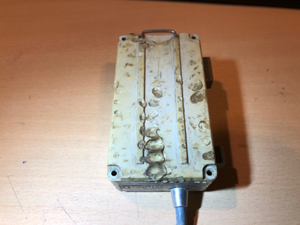

Ez a fajta kézi mikrofon szám nélküli "MH KEZELŐ" megjelöléssel rendelkezik. Kizárólag az FM05-163 adó-vevőhöz készült, 1967-1969 között, kis darabszámban. Áramköri panel száma: A95-101 ("FM05-163" felirattal). Elektronikai szempontból, illetve külsőre is megegyezik az 1970-től 1974-ig gyártott MH-2 kézi mikrofonhangszóró egységgel, azonban itt a hátlap nem fémből, hanem műanyagból készült. A műanyag hátlap színe megegyezik az előlap színével. A hátlapon egy kihúzható "U" alakú fém akasztó található (ellenben az 1970-től gyártott típusokkal, ahol ugyanezt a célt egy rugós fém klipsz szolgálja).
|
|
|
|
|
A képek nagy méretben is megtekinthetők az Interaktív / Kép galéria menüpontban. A nagy képeket tartalmazó kép galéria IDE KATTINTVA is elérhető.

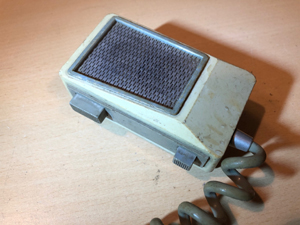

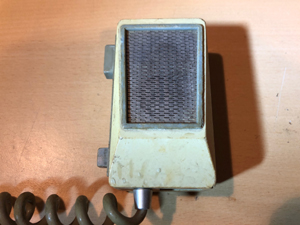

MH-2 KÉZI MIKROFON (Korai kivitel, 1970-1974)
Aktív elemet nem tartalmazó, legegyszerűbb megoldású kézi mikrofon. Kizárólag olyan esetekben alkalmazható, amikor a kezelendő készülék tartalmazza mind a mikrofon, mind a hangszóró részére szükséges erősítést biztosító aktív elemeket.
Külsőre megegyezik az MH-3 kézi mikrofonhangszóró egységgel.
Negatív földrendszerű készülékek kezelésére alkalmas.
A beépített mikrofon-hangszóró betét 160 Ohm impedanciájú, mely hangszóróként maximum 200 mW teljesítményt tud feldolgozni. Mikrofonként átlag beszédtávolságból 2-4 mV feszültséget ad le.

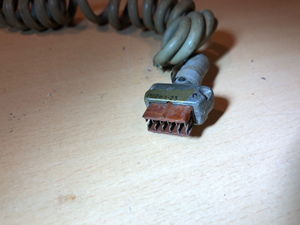

Az alkalmazott csatlakozó 12 pólusú, szovjet típus.
A szerkesztő megjegyzése:

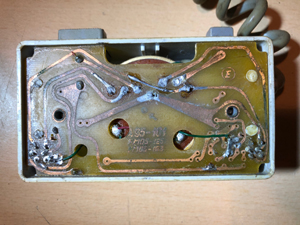

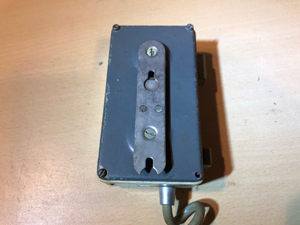

Ez a fajta MH-2 kézi mikrofon csak kis darabszámban készült, jellemzően az FM05-165MH adó-vevőkhöz. A legkönnyebben a fém hátlap világosszürke színéről lehet megkülönböztetni az MH-3 típustól. Áramköri panel száma: A95-101 ("FM05-163" vagy "FM05-163/FM05-165" felirattal).
|
|
|
|
|
A képek nagy méretben is megtekinthetők az Interaktív / Kép galéria menüpontban. A nagy képeket tartalmazó kép galéria IDE KATTINTVA is elérhető.

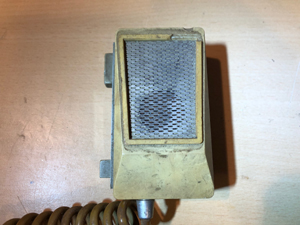

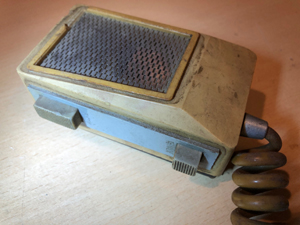

MH-3 KÉZI MIKROFON (Korai kivitel, 1970-1974) (4L 79-485)
Az MH-3 típusú kezelő egy kézi mikrofon erősítővel, amely az adó-vevő "vétel" üzemében kis teljesítményű hangszóróként is működik (kb. 30 mW).
A készüléket a Budapesti Rádiótechnikai Gyár az FM...84, FM...104 és FM...164 típ. URH adó-vevő termékcsaládhoz fejlesztette ki, amely a különféle URH hírláncban, az alkalmazásnak legcélszerűbben megfelelő kezelő egység típushoz csatlakoztatható.
Az MH-3, a dinamikus mikrofonon kívül, tartalmazza a nyomtatott áramkörű kivitelben készült erősítő fokozatokat, a HÍVÁS és az ADÁS-vétel nyomógombokat. Ezek segítségével az adó-vevőt is kezelni lehet.
A kézi mikrofont szimplex üzemű adó-vevőknél használják. A készülék könnyű, kézhezálló, tetszetős ütésálló polisztirol műanyag tokban van elhelyezve. A tok alsó fedelén, két csavarral rögzített akasztó lemez található. Segítségével a készüléket fel lehet akasztani a készülékkel szállított akasztó lemez ellendarabjára, ha azt a készülék felhasználási helyén alkalmas helyre felcsavarozzák. Az akasztó elemezen egy rugós szerkezet biztosítja a készülék billegés nélküli és biztos rögzítését.
A tok fedele expandált lemez hangfallal van borítva, ezalatt helyezkedik el a mikrofon. Balról, a tok hosszanti oldalán fent található az ADÁS feliratú adás-vétel átkapcsoló nyomógomb, melyet adás alkalmával kell benyomni. Ellenkező esetben a készülék, mint hangszóró erősítő működik. A nyomógomb kapcsolja az adó-vevő készülék adó részének tápellátását, valamint a mikrofont az adó bemenetére kapcsolja.
Hívás alkalmával a HÍVÁS feliratú gombot kell megnyomni, ez a készülék kezelő egységébe (mely a készülékcsaládhoz több típusban készül) épített hívóhang generátor áramkört működteti. A tokban található a tranzisztoros erősítő fokozat is.
A szerkesztő megjegyzése:

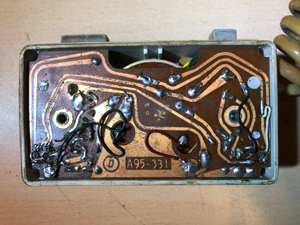

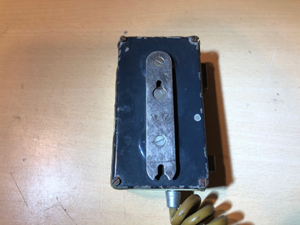

Ez a fajta MH-3 kézi mikrofon csak kis darabszámban készült, jellemzően az FM10-164 és FM10-166 adó-vevőkhöz. Áramköri egység rajzszáma: 2S 95-217. A legkönnyebben a fém hátlap sötétszürke színéről lehet megkülönböztetni az MH-2 típustól. Áramköri panel száma: A95-331.
|
|
|
|
A képek nagy méretben is megtekinthetők az Interaktív / Kép galéria menüpontban. A nagy képeket tartalmazó kép galéria IDE KATTINTVA is elérhető.
MH KÉZI MIKROFONOK ÁLTALÁNOS ISMERTETÉSE (Kései kivitel, 1975-től)
Az "MH" típusú kézi mikrofonok családja egyetlen mechanikai konstrukción alapul. Külső megjelenésére és az alkalmazott funkciókat tekintve azonos felépítést mutatnak. A mikrofonok külső háza tetszetős kivitelű ütésálló műanyag doboz, melyen általában két kezelőgomb kapott helyet.
Az egyik gomb feladata az adás-vétel váltás, míg a másik jelzés adásra alkalmas, úgynevezett hívógomb.
A kézibeszélők készülékhez való csatlakozsát rugózó műanyagszigetelésű kábel és több pólusú csatlakozó biztosítja. A rugózó kábel minimális hossza kb. 450 mm, mely megnyújtva kb. 2400 mm távolságig ad lehetőséget a rádiót kezelő személy számára a készüléktől való eltávolodásra.
Az "MH" típusú kézi mikrofonok hátoldalán akasztó kengyel található, mellyel a kézi mikrofon használaton kívüli helyzetben valamely lemezszerű tartóra felakasztható (pl. munkaruha zsebének szélére, derékszíjra stb.)
A készüléken alkalmazott kapcsolók nemzetközi szabványnak megfelelő, önállóan szerelhető, közvetített működésű mikrokapcsolók. Esetleges meghibásodásakor mind az adás-vétel váltónál, mind a hívógombnál egyaránt két-két morseként szerelt kapcsolós egység közül a hibás darab, két csavar oldásával könnyen cserélhető.
Az alkalmazott mikrokapcsolók egymásnak megfelelő néhány típusa:
- Pm2-111 Kontakta;
- 11SM23-T Honeywell;
- S-5G Omron.
Az "MH" típusú kézi mikrofonok kizárólag elektromos kapcsolásukban és a kábel végeken alkalmazott csatlakozó típusában különböznek egymástól, melyek közül az elektromos különbségek a gépkönyvek működési leírásaiban részletesen ismertetésre kerülnek.
Az alkalmazott csatlakozó típusa az állomásösszeállításnak megfelelően változhat.
MH-2 KÉZI MIKROFON (Kései kivitel, 1975-től)
Aktív elemet nem tartalmazó, legegyszerűbb megoldású kézi mikrofon. Kizárólag olyan esetekben alkalmazható, amikor a kezelendő készülék tartalmazza mind a mikrofon, mind a hangszóró részére szükséges erősítést biztosító aktív elemeket.
Negatív földrendszerű készülékek kezelésére alkalmas.
A beépített mikrofon-hangszóró betét 160 Ohm impedanciájú, 4J00-576/-A típus, mely hangszóróként maximum 200 mW teljesítményt tud feldolgozni. Mikrofonként átlag beszédtávolságból 2-4 mV feszültséget ad le.
Az alkalmazott csatlakozó 12 pólusú.
- Az -/-A törésnél Tuchel T3635/A típus.
- A -/-B törésnél szovjet típus (rajzszám: 4J00-714/-A).
A szerkesztő megjegyzése:
Jellemzően a BRG FM05-165MH készülékhez gyártották.
MH-3 KÉZI MIKROFON (Kései kivitel, 1975-től)
Az MH-3 típusú kézibeszélő mind a hangszóró, mind a mikrofon üzemmódban erősítővel rendelkezik. Az aktív áramkör pozitív földrendszerű 24 V-os egyenfeszültség táplálására készült.
Az alkalmazott dinamikus hallgatóbetét 160 Ohm impedanciájú 4M639-01308 TRT típus (BRG rajzszáma: 4J00-576/-A) mely hangszóróként 100 mW teljesítményt tud feldolgozni. Az alkalmazott teljesítményerősítő 2 V bemenő jelből bizosít 80 mW teljesítményt. Mikrofon üzemmódban a mikrofon erősítő kimenetén (átlag beszédtávolságot feltételezve 5 mV feszültséget ad le) 100-140 mV mérhető.
A készülék csatlakozó dugasza állomásösszeállításoktól függően más és más.
- Az -/-A törlésnél 26 pólusú tűérintkezős kivitel, T2632022/1 Tuchel vagy DS2113-226.2-3 Kontakta típus.
- A -/-B törésnél 12 pólusú kerek tűérintkezős kivitel, T3635/A Tuchel típus.
- A -/-C törésnél 12 pólusú késes csatlakozó, DS121-112.2 Kontakta típus.
A szerkesztő megjegyzése:
Jellemzően az FM10-164 és FM10-166 készülékekhez gyártották.
MH-4 KÉZI MIKROFON
Az MH-4 típusú kézi mikrofon hangszóró üzemmódban erősítő nélkül, mikrofon üzemben erősítővel ellátott típus. Az erősítő negatív földelésű 12 V-os tápberendezésre méretezett.
A beépített mikrofon-hangszóró 50 Ohm impedanciájú BRG 4J00-576/-A típus, mely hangszóróként 100 mW teljesítményt tud feldolgozni. Mikrofon üzemmódban a mikrofon erősítő kimenetén átlag beszédtávolságot feltételezve 5 mV feszültséget ad le.
Az alkalmazott csatlakozó típusa 12 pólusú kerek, tűérintkezős kivitel T3635/C Tuchel típus.
A szerkesztő megjegyzése:
Jellemzően az FM301/302/303/304 és FM502 készülékekhez gyártották.
MH-6 KÉZI MIKROFON
Az MH-6 típusú kézi mikrofon a korábban ismertetett MH-2 típus módosított változata. Aktív elemet nem tartalmaz, negatív földrendszerű készülékek kezelésére alkalmas.
Az MH-2 típushoz képest a lényeges különbség az, hogy a beépített mikrofon-hangszóróval (4J00-576/-A típus) sorbakötött 1 kOhm-os potenciométerrel a hangerő, hangszóró üzemmódban 2 és 80 mW között folyamatosan változtatható.
Mikrofon üzemben a leadott jelnagyságot a potenciométer nem befolyásolja, továbbra is 2-4 mV nagyságú hangfrekvenciás jelet szolgáltat az erősítő részére.
Az alkalmazott csatlakozó 4J00-714/-A szovjet típus, 12 pólusú késes kivitelben.
A szerkesztő megjegyzése:
Jellemzően az FM05-165MH készülékekhez gyártották.
MH-7 KÉZI MIKROFON
Az MH-7 típusú kézi mikrofon negatív földelésű 12 V-os táprendszerre méretezett. Felépítésében, elektromos megoldásában megegyezik az MH-4 típussal, azzal a különbséggel, hogy jelzésadásra alkalmas hívógombbal nem rendelkezik.
A dinamikus hallgató betét BRG rajzszáma: 4J00-576/-A.
A szerkesztő megjegyzése:
Jellemzően az FM301/302/303/304 és FM502 készülékekhez gyártották.
