TERMÉKEK - BRG TELEFONVONAL-HOSSZABBÍTÓ EGYSÉGEK

ÁLTALÁNOS ISMERTETÉS

A típusjelzésben VH betűk az ún. "vonalhosszabbító" elnevezést takarják. Ezzel az eszközzel lehett a vonalas telefonhálózatot úgymond megtoldani, meghosszabbítani. Vagyis eljuttatni a vonalas telefon szolgáltatásait oda, ahol az a kor technikai színvonala mellett nem volt megoldható vagy gazdaságilag nem lett volna kifizetődő. A rendszer a jellemzően a 80 / 160 / 450 MHz-es sávon üzemelt, duplex kivitelű készülékekkel.

Kétféle vonalhosszabbító egység létezett: központi (mely a postai vonalra kapcsolódott) és előfizetői (mely az előfizető telefonkészülékéhez kapcsolódott).

A vonalhosszabbítók egyik ismert megrendelője a Mátrai Erőmű volt. Jellemzően az erőmű területén lévő olyan őrbódékba telepítették az előfizetői egységet, ahol nem volt lehetőség fix telefonvonal kiépítésére, pl. munkaterületeken, ahol nehéz munkagépek közlekedtek.

A VHK330 és VHE330 készülékek csak kis darabszámban (kb. 15-20 darab) készültek.

VHE / VHK VONALHOSSZABBÍTÓ EGYSÉG (4S79L408R/A)

Szovjet exportra készült vonalhosszabbító egység, a BRG FM10-164 típus alapjaira tervezve. Adatok feltöltés alatt.

VH301 VONALHOSSZABBÍTÓ EGYSÉG (4B50Q594/A és 4B50L594/A)

Egy telefonvonal-hosszabbító összeköttetés két VH301 állomásból áll:

4B50-594/.. VH301 állomás
4B50-594/.. VH301 állomás

Az állomás rajzszámát kiegészítő betűket az következő lista tartalmazza:

80 MHz

Előfizetői CB központ: ../AA - ../AB
Előfizetői LB központ: ../AA - ../AB
CB központ -- CB központ: ../AA - ../AA
LB központ -- LB központ: ../AB - ../AB

160 MHz

Előfizetői CB központ: ../BA - ../BB
Előfizetői LB központ: ../BA - ../BB
CB központ -- CB központ: ../BA - ../BA
LB központ -- LB központ: ../BB - ../BB

450 MHz

Előfizetői CB központ: ../CA - ../CB
Előfizetői LB központ: ../CA - ../CB
CB központ -- CB központ: ../CA - ../CA
LB központ -- LB központ: ../CB - ../CB

Az első betű az URH adó-vevő frekvencia-sávját határozza meg:

A: 80 MHz
B: 160 MHz
C: 450 MHz

A második betűjelentése:

A: előfizetői állomás
B: központi állomás

Irányított antennák:

68-87.5 MHz: 1S00-080/A
134-160 MHz: 1S00-048/A
146-174 MHz: 1S00-048/B
420-470 MHz: 9S00-075/A

A VH301 állomás kezelése:

A telefonvonal-hosszabító távbeszélő készülékkel vagy áramkörrel üzemel. Ezek kezelése úgy történik, mint a vezetékes telefonhálózatban.

Figyelembe kell venni azonban a következőket:

Előfizető -- LB központ közötti összeköttetés esetén az előfizetőnél CB távbeszélő készülék van. Ezzel pedig akkor adnak csengető jelet a központba, amikor a hurokáram megszakítják. Az előfizetői oldalról tehát úgy kezdeményezhető hívás, hogy a kézibeszélőt fel kell emelni és ezután a villát rövid időre le kell nyomni. A beszélgetés végén a lejelentés külön műveletet nem igényel, mert ezt a VH301 vonalhosszabbító önműködően elvégzi.

LB központ -- LB központ közötti összeköttetésnél beszéd állapotban a vonalhosszabbító egység Cs3/7-Cs3/8 pontjai között az egyenáramú hurkot zárva kell tartani.

Általános műszaki leírás:

A vezetékes hírközlő hálózattól távoleső előfizetők távbeszélővel való ellátása mindenütt ismert és nehezen megoldható feladat. Egycsatornás összeköttetéshez a légvezeték vagy kábelépítés rendkívül költséges, és sokszor a terepviszonyok miatt megvalósíthatatlan. Ilyen gond megoldására célszerű a VH301 telefonvonal-hosszabbítót alkalmazni, mely vezeték nélküli URH rádióvonalon teremt duplex összeköttetést két távoleső hely között oly módon, hogy a hozzá kapcsolt távbeszélő készülékek vagy áramkörök a vezetékes telefontechnikában megszokott körülmények között üzemelhetnek. Használatával a telepítésnél időt és költséget lehet megtakarítani. Az üzemeltetés folyamán pedig nem fenyegetik azok a veszélyek, amelyek a légvezeték vagy kábel használatánál elkerülhetetlenek (vihar, jégterhelés, kábel beázás és szakadás) . Karbantartást alig igényel, ellenőrizni és javítani könnyen és gyorsan a két végállomáson lehet, mert nem kell az egész nyomvonalat bejárni.

A VH301 vonalhosszabbító áramkörei megbízható szilícium félvezetőkkel és integrált áramkörökkel készülnek. Egységei jól záró fémtokban vannak, és ezeket még egy szilárd fém burkolat veszi körül. Ebben csak az antennakábelt, a távbeszélővonalat és az alacsony feszültségű tápvezetéket kell bevezetni, így a berendezést nem csak épületen belül, hanem szabad térben is lehet használni. A készüléket a legegyszerűbb a falra felerősíteni, de a BRG által gyártott szerelvény segítségével az antenna árbócon is elhelyezhető, így rövidebb antennakábel is elegendő. Üzembehelyezés és karbantartás alkalmával mind a két esetben jól hozzá lehet férni az egységekhez, mert fémburkolat fedele könnyen levehető.

A VH301 telefonvonal-hosszabbító mindenfajta távbeszélő rendszerben felhasználható, a két végállomás közül bármelyik csatlakozhat négyhuzalosan valamilyen átviteltechnikai berendezéshez, vagy kéthuzalosan távbeszélővonalhoz; nem szükséges azonban a két végállomáson azonos csatlakozási módot választani.

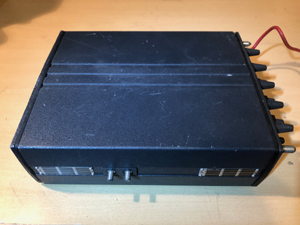

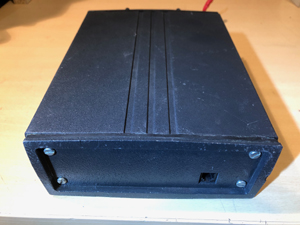

BRG VHE330 vonalhosszabbító URH adó-vevő egység, előfizetői állomás

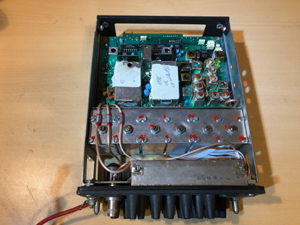

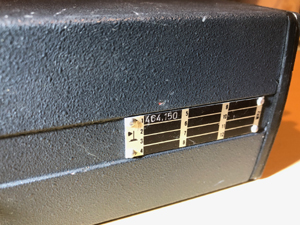

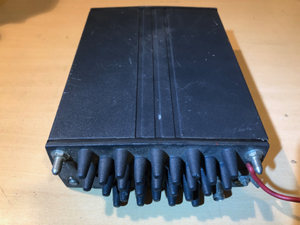

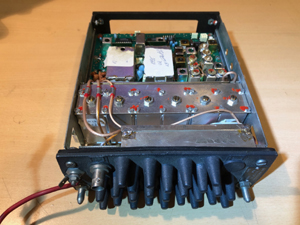

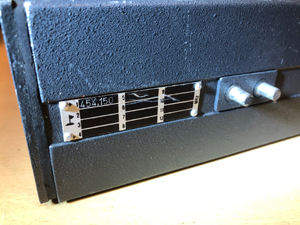

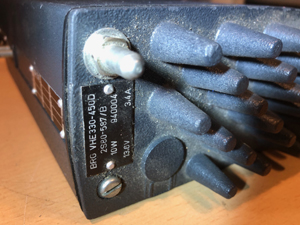

VHE330-450D VONALHOSSZABBÍTÓ EGYSÉG (4X02-151/A)

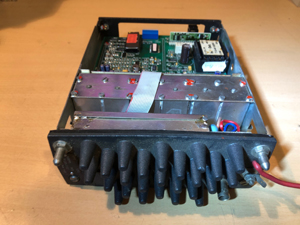

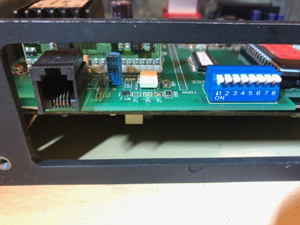

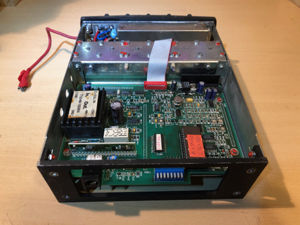

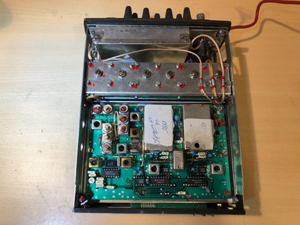

A készülék rádiófrekvenciás része a BRG TR330 típuson alapul. A rádiófrekvenciás egységeket a MultiCom Kft. fejlesztette, a vezérlő elektronika egység fejlesztését a RadioSystems Kft. végezte. A gyártásért a salgótarjáni BRG Rádiótechnikai Rt. felelt. Egy telefonkészülék csatlakoztatására alkalmas, az előfizető oldalán. A készülék előlapján lévő DIP kapcsolóval a különféle tárcsázási beállításokat lehet megadni, pl. tone vagy pulse üzemmód, valamint itt lehetett beállítani, hogy az adott előfizetői állomást melyik DTMF hanggal lehet hívni, melyik kód van hozzá társítva ("A" / "B" / "C" vagy "D") stb. A vezérlés DTMF alapon történt: az első előfizető a DTMF "A" hanggal, a második előfzető a DTMF "B" hanggal, a harmadik előfizető a DTMF "C" hanggal és a negyedik előfizető a DTMF "D" hanggal tudta felvenni a telefont. A tone üzemű hívóhangok probléma nélkül átmennek a központi egység felé.

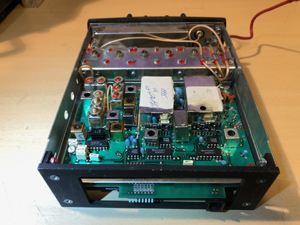

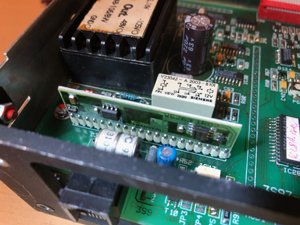

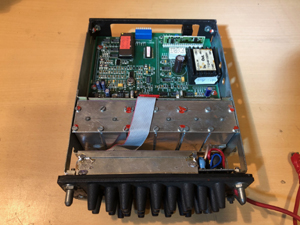

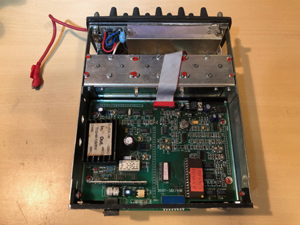

A vonalhosszabbító automatika a TR330, TR331-es rádió család eredeti vezérlőpanel (3S97-102) helyére kerül, ezért mechanikai mérete, rögzítési pontjai, valamint csatlakozó felületei megegyeznek az eredetivel (műszaki adataiban is), kizárólag SMD alkatrészekből épül fel.

Ezen a panelen kap helyet a szintézer IC-t vezérlő elektronika. Ez bekapcsoláskor, valamint 30 másodpercenként periodikusan beírja az adó- és a vevő szintézer IC-be a frekvencia adatokat, amelyek EPROM-ban vannak eltárolva. Lehetőség van többb (maximum 128) csatorna adatait is beírni az EPROM-ba. Ilyenkor csatornát váétani a vonalhosszabbító panelen lévő DIP kapcsolósorral lehet.

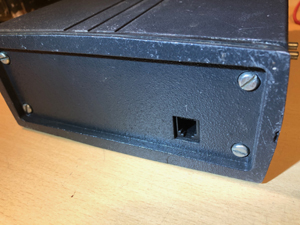

Kívülről nem lehet csatornát váltani, mivel a berendezéshez egy szabványos telefonkészülék csatlakozik a kezelő egység helyett. Mindkét, az előfizetői és a központi készülék is, egy szabványos 6/4-s (RJ12) telefonaljzattal csatlakozik a külvilág felé.

Műszaki adatok:

Telefon csatlakozó: 2 huzalos 600 Ohm
Vonalfeszültség: 48V DC
Maximális vonaláram: 40mA
Maximális hurok ellenállás: 1500 Ohm
Hibrid visszafordulási csillapítás: min. 20 dB (600 Ohm lezárás mellett)
Harmonikus torzítás: max. 1%
Csengető feszültség: 115Vpp. egyenletes kitöltésű négyszögjel
Csengetőjel frekvenciája: 60 Hz
Tápfeszültség: 10.8-15.6V
Kimenőfeszültség a vonalra: max. +3dBm beállítható
Bemenőfeszültség a vonalra: min. -15dBm beállítható
Hívásmód előfizetői oldalra: kétnormás (impulzus vagy DTMF)
Hívásmód központi és előfizetői oldal között: DTMF

Titkosító csatlakozás:

Igény esetén lehetőség van MOD3 opcionális titkosító használatára.

Kódrendszer (alapkivitel) VHK:

Előfizető -- Központ között

Vonal lekérés (DTMF): A / B / C / D
Vonal bontás (DTMF): #

Központ -- Előfizető között

Csengetés: A / B / C / D
Foglalt jelzés: *
Szabad jelzés: #

Kódrendszer (alapkivitel) VHE:

Előfizető -- Központ

Vonal lekérés (DTMF): A / B / C / D
Vonal bontás (DTMF): #

Központ -- Előfizető

Csengetés: A / B / C / D
Foglalt jelzés: *
Szabad jelzés: #

A képek nagy méretben is megtekinthetők az Interaktív / Kép galéria menüpontban. A nagy képeket tartalmazó kép galéria IDE KATTINTVA is elérhető.

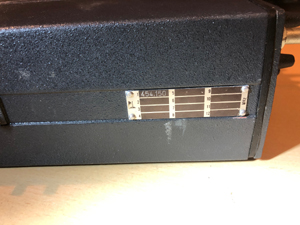

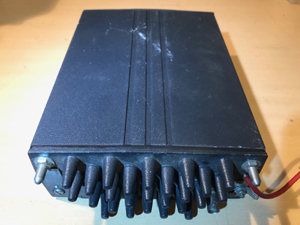

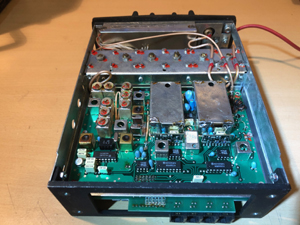

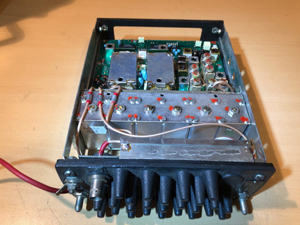

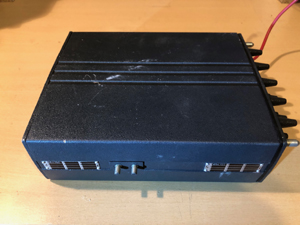

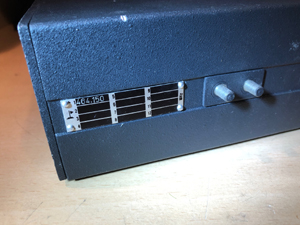

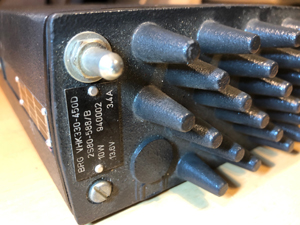

VHK330-450D VONALHOSSZABBÍTÓ EGYSÉG (4X02-151/A)

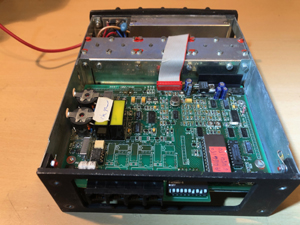

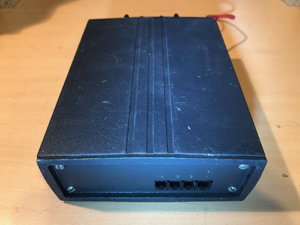

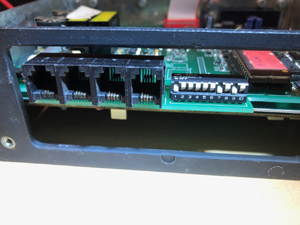

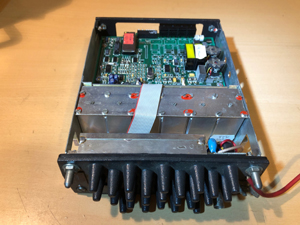

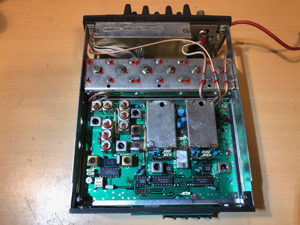

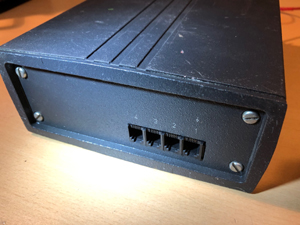

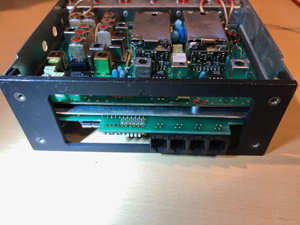

A rádiófrekvenciás egységeket a MultiCom Kft. fejlesztette, a vezérlő elektronika egység fejlesztését a RadioSystems Kft. végezte. A gyártásért a salgótarjáni BRG Rádiótechnikai Rt. felelt. A központi egységre (VHK) maximálisan 4 szabványos postai telefonvonalat lehet rákötni. A készülék előlapján lévő DIP kapcsolóval a különféle tárcsázási beállításokat lehet megadni, pl. tone vagy pulse üzemmód, valamint itt lehetett beállítani az egyes előfizetői állomásokat és az azokhoz társított DTMF hangokat is. Egy központi egység (VHK) maximálisan 4 előfizetői (VHE) vonalhosszabbító egységet tud kiszolgálni, egy időben egyszerre csak egy hívás lebonyolítására volt alkalmas. A vezérlés DTMF alapon történik.: az első előfizető a DTMF "A" hanggal, a második előfzető a DTMF "B" hanggal, a harmadik előfizető a DTMF "C" hanggal és a negyedik előfizető a DTMF "D" hanggal tudta felvenni a telefont. A központ az egyes állomások felé ezen alapulva egy DTMF "A" / "B" / "C" vagy "D" hangot küldött ki, ekkor az adott előfizetői készülék kicsengett. Az előfizetői készülékeknél a tárcsázás általában tone üzemmódban történt, a központi egység azonban a postai vonal felé már jellemzően pulse üzemmódban tárcsázott ki. Erre azért volt szükség, mert a kisebb cégeknél használt egyszerűbb telefonközpontok nem mindig tudták kezelni az előfizetői oldalról érkező tone DTMF "A" / "B" / "C" és "D" hangokat.

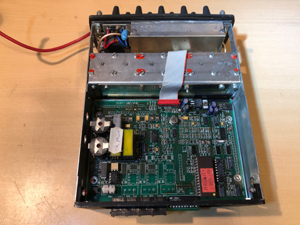

A vonalhosszabbító automatic a TR330, TR331-es rádió család eredeti vezérlőpanel (3S97-102) helyére kerül, ezért mechanikai mérete, rögzítési pontjai, valamint csatlakozó felületei megegyeznek az eredetivel (műszaki adataiban is), kizárólag SMD alkatrészekből épül fel.

Műszaki adatok:
