TERMÉKEK - BRG TR301-450 TÍPUSCSALÁD

MEGJEGYZÉS: a BRG TR301-450 készülékről nem maradtak fenn gépkönyvek, műszaki leírások. Az itt található általános ismertető korabeli újságcikkek, fényképek, valamint a rádió fizikai szemrevételezésével készült, a teljesség igénye nélkül.

ÁLTALÁNOS ISMERTETÉS

FONTOS: bár külső ránézésre és típusjelzésében azonosnak tűnik a BRG TR301-160 típussal, azonban ki kell emelni, hogy elektronikai szempontból attól teljesen eltér. A BRG TR301-450 egy teljesen új technológiai irányvonalat képvisel a BRG termékpalettáján.

A BRG TR301-160 továbbfejlesztett változatának tekinthető készülék, melynek fejlesztését a MultiCom Kft. végezte. EPROM-vezérelt, szintézeres mobilrádió 10W névleges teljesítménnyel. Elektronikus antennaváltó, maximum 12 csatorna jellemzi. Névleges 13.8V-ról táplálható negatív testeléssel. Érzékenysége és szelektivitása szintén jónak mondható, az előd szériától örökölt szűrőnek köszönhetően. A 160 és 450 MHz-es sávokon dolgozik, szimplex és duplex üzemben. Kezelője és tartozékai 100%-ban kompatibilisek az FM301 szériával, külső méretében és formai kialakításában szintén megegyezik a korai kvarcos adóvevővel.

Hasonlóan az FM301 készülékhez, a készülék és a kezelő külső borítása ún. húzott alumíniumból készült. Az egyes elemek szétszerelése könnyen és gyorsan elvégezhető. A készülékház és a kezelőegységek mindkét vége gumi tömszelencével védett a csepegő víz, por és a pára ellen. A kézibeszélő egység és a hangszóró külön került elhelyezésre. A rádióban került elhelyezésre az audio erősítő egység, így a külső HE301 hangszóró egység nem tartalmaz elektronikát. Az egyes kezelőegységek egységes méretben és fizikai kivitelben készülnek, csupán a belső felépítésükben különböznek. Fix telepítés esetén egy 220/12V-os tápegységről üzemel a készülék. A névleges RF teljesítménye 10W.

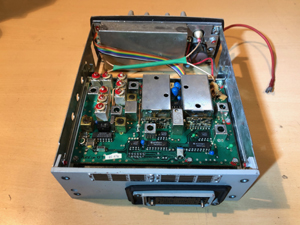

Az előlap eltávolítását követően a készülék kihúzható a dobozából. Ezen a ponton a 160 MHz-es és a 450 MHz-es kivitel közötti azonosság véget ér, hiszen a rádióban már a MultiCom Kft. által fejlesztett vezérlő elektronika, illetve RF egység található. Első ránézésre a készülék (a végfok egységet leszámítva) szinte teljesen megegyezik a MultiCom saját márkajelzése alatt forgalmazott MCR2301 típussal, egy eltérést leszámítva.

A MultiCom saját gyártmánya, az MCR2301 és a BRG TR301-450 adó-vevő közötti különbséget az RF végfokozat eltérő elhelyezése, kialakítása és kapcsolástechnikája adja. A BRG TR301-450-ben használt RF PA egység már egy előremutatóbb design, ami a későbbiekben megtartásra került a TR330 és TR331 típusoknál is. A MultiCom-féle egységhez képest azonban a működés közbeni mérése nehézkesebb, mert a rádió síkjára merőlegesen került elhelyezésre. Esetenként szükség lehet az egység lebontására a készülék belső vázáról.


ELŐZMÉNYEK

Az 1980-as évek második felében bekövetkezett geopolitikai változások nyomán a BRG mérnökei számára is világossá vált, hogy a termékek addig megszokott felvevőpiacai átalakuláson mennek át, valamint a nemzetközi versenyképesség megőrzése érdekében a gyár már megszokott, bevált termékein fejlesztéseket kell végrehajtani. Az egyik legkeresettebb termék, az FM301 alaptípus továbbfejlesztésének tervei már az évtized második felében elkészültek, azonban az 1989-es történelmi események közbeszóltak. A szintézerrel ellátott, immár TR301 típusjelű adó-vevő nagy késéssel, több év elteltével került gyártásba, immár jelentősen lemaradva a világ elektronikai színvonalától.


TECHNIKAI FEJLESZTÉSEK

Hasonlóan az FM301 készükékekhez, az egyes panelek kizárólag üvegszálas áramköri lapra készültek. A felhasznált félvezetők között már többségében nyugati típusok is megtalálhatók. Az egyes részegységeket külön bedobozolták és jó minőségű árnyékolt kábelekkel kötötték össze. A különálló modulok í­gy a külső és belső zavaroknak kiválóan ellenállnak. A 160 MHz-es modellek RF végfokozatát Philips tranzisztorokkal, a 450 MHz-es változatokat pedig Motorola hibrid IC-vel szerelték. Az adó- és a vevő oldalon a kvarc osztcillátorok helyett egy-egy Motorola MC145152 IC-vel vezérelt PLL áramkör kapott helyet. A vázkábelezés csökkentése érdekében a modulokat úgy helyezték el, hogy azok a kapcsolástechnika alapján kövessék egymást a készülékházban. Így az átkötések hossza csökkent, a megmaradt kábelezés átláthatóbb lett.


KORLÁTOK ÉS LEHETŐSÉGEK

A szintézeres vezérlés a gyakorlatban két letagadhatatlan tulajdonsággal bírt a megcélzott vásárlók felé: Egyfelől az új frekvenciák használatba vételekor már nem volt szükség a költséges és sokszor bonyolult kvarc beszerzési folyamatra. A készülék képes volt a teljes ipari sávot átfedni anélkül, hogy fizikálisan egy alkatrészt ki kellett volna cserélni. Másfelől a készülék eladási ára lényegesen magasabb volt, a felhasznált nyugati alkatrészeknek és a legyártandó áramköri egységek miatt. A magasabb ár azonban a vásárló számára nem nyújtott semmilyen többletszolgáltatást (pl. szelektív hívás vagy csatorna scan). A technikai korlátok mellett a mérnökök fizikai korlátokkal is szembesültek: a régi kvarc oszcillátor panelek helyére kellett egy jóval komplexebb elektronikát elhelyezni úgy, hogy a szintézer által adott előnyök csak kis mértékben legyenek korlátozva.


ÚJ PIACI SZEREPLŐK

Az 1989-es történelmi események után a magyarországi, valamint a nemzetközi piac is jelentősen átalakult. Ez alapvetően két említésre méltó eseményt hozott magával. Egyfelől a már aktív rádióüzemeltető nagyvállalatok hirtelen megrendelők, bevétel és pénz hiányában kifogytak a fejlesztési lehetőségekből, másfelől a magyar piacon olyan szereplők is megjelentek, akik a gyártói oldalt erősítve, különféle tartozékokat és kiegészítőket gyártottak a már rendszerben lévő BRG készülékekhez. Ilyen volt többek között a MultiCom Kft, a DND Kft., a RadioCoop Bt. és a RadioSystems Kft.


IGÉNY SZERINTI KIEGÉSZÍTŐK

Az FM301 készülékcsalád tagjaihoz hasonlóan, itt is rendelhető opció volt a szelektí­v hí­vórendszer. A korábbi gyakorlattal ellentétben nem a készülékházban, hanem a kezelőegységben került elhelyezésre a hí­vómű.


KEZELŐK, HANGSZÓRÓK, TÁPEGYSÉGEK ÉS EGYÉB TARTOZÉKOK

Az FM301 széria valamennyi kezelője, hangszórója, tápegysége és egyéb tartozéka 100%-ban kompatibilis a TR301 rádiókkal. A felhasználható tartozékok pontos listáját lásd az FM301 adó-vevő ismertetésénél.


ÚJ GÉPKOCSI KEZELŐ EGYSÉG

Az új TR301 készülékcsaládhoz a gyár új kezelőt is tervezett GK-01 és GK-02 típusjelzéssel. Ezek a TR321 mintájára tetszetős, modern külsővel rendelkeznek.


RÖGZÍTÉS, FELSZERELÉS

Az FM301 készülékekhez hasonlóan, a gépkocsiban vagy falon történő elhelyezéshez ún. tartókengyelt is mellékeltek a rádióhoz. Két gyorskioldású csavar megszorí­tása vagy oldása után a rádió könnyedén kivehető vagy visszahelyezhető volt. Duplex kivitel esetén a duplexer is a kengyelen került felszerelésre. A falra szereléshez vagy hordozható egységgé alakí­táshoz egy ún. alaplemezt lehetett rendelni. A lemezen lyukak, furatok voltak. A tápegység hátulján lévő hornyok a lemez megfelelő nyí­lásaiba csúsztak és a készüléket, kezelőt, rádiót tartó kengyel csavarokkal volt rögzí­thető az alaplapra. Így az adóvevő készlet egy komplett és könnyen mobilizálható egységet alkotott.


PROGRAMOZÁS

A korábbi BRG TR301 szériával ellentétben itt már nem volt szükség a csatorna adatokat tároló EPROM kiemelésére (mely a készülék szétszerelésével is járt). Helyette egy, a modern kor technikai követelményeknek megfelelő adatkábelt kellett használni. Az adatkábel beépítve tartalmazta az illesztő interfészt is. A kábel egyik végét a számítógép soros portjához kellett csatlakoztatni, a másik végét pedig a készülék 37 pólusú, előlapon elhelyezett interfész csatlakozójához. A programozáshoz használt szoftver DOS alapú volt, így a Windows 98-nál újabb operációs rendszereken már nem volt megbízhatóan futtatható. Érdekesség, hogy a gyár mérnökei valamiért a TR330 rádióhoz tartozó programozó szoftvert is TR301.EXE néven fejlesztették és terjesztették, mely a későbbiekben sok bonyoldalmat okozott, hiszen könnyen összetéveszthető volt a korábbi, BRG TR301 széria szoftverével.


A SZERKESZTŐ MEGJEGYZÉSE

A korai, kizárólag 160 MHz-es kivitelű, BRG TR301-160 típusjelzésű készülékek a salgótarjáni BRG Rádiótechnikai Rt. saját fejlesztési kísérlete volt.

A kései, 450 MHz-es kivitelű, BRG TR301-450 típusjelzésű készülékek fejlesztését a salgótarjáni gyár a MultiCom Kft-vel együttműködve végezte el. A budapesti kis cég végezte a fejlesztést és a salgótarjáni üzemegység a gyártást és összeszerelést.

A fennmaradt információk alapján Magyarországon kizárólag a különféle rendvédelmi szervek és egyes megyei vízmű szolgáltatók használták nagyobb darabszámban ezt a típust.


KÉP GALÉRIA

A képek nagy méretben is megtekinthetők az Interaktív / Kép galéria menüpontban. A nagy képeket tartalmazó kép galéria IDE KATTINTVA is elérhető.

BRG TR301-450, szintézeres, EPROM-vezérelt, mobil URH rádió adó-vevő, BRG Rádiótechnikai Rt. Salgótarján, MultiCom Kft. BRG TR301-450, szintézeres, EPROM-vezérelt, mobil URH rádió adó-vevő, BRG Rádiótechnikai Rt. Salgótarján, MultiCom Kft. BRG TR301-450, szintézeres, EPROM-vezérelt, mobil URH rádió adó-vevő, BRG Rádiótechnikai Rt. Salgótarján, MultiCom Kft.
BRG TR301-450, szintézeres, EPROM-vezérelt, mobil URH rádió adó-vevő, BRG Rádiótechnikai Rt. Salgótarján, MultiCom Kft. BRG TR301-450, szintézeres, EPROM-vezérelt, mobil URH rádió adó-vevő, BRG Rádiótechnikai Rt. Salgótarján, MultiCom Kft. BRG TR301-450, szintézeres, EPROM-vezérelt, mobil URH rádió adó-vevő, BRG Rádiótechnikai Rt. Salgótarján, MultiCom Kft.
BRG TR301-450, szintézeres, EPROM-vezérelt, mobil URH rádió adó-vevő, BRG Rádiótechnikai Rt. Salgótarján, MultiCom Kft. BRG TR301-450, szintézeres, EPROM-vezérelt, mobil URH rádió adó-vevő, BRG Rádiótechnikai Rt. Salgótarján, MultiCom Kft. BRG TR301-450, szintézeres, EPROM-vezérelt, mobil URH rádió adó-vevő, BRG Rádiótechnikai Rt. Salgótarján, MultiCom Kft.
