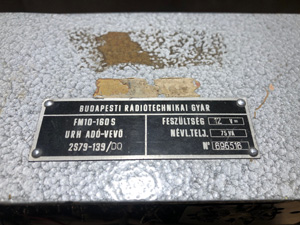

TERMÉKEK - BRG FM10-160 TÍPUSCSALÁD (4L50-124/A)
ÁLTALÁNOS ISMERTETÉS
Az FM10-160SM és DM fázismodulált URH adó-vevő, mely kétirányú beszédösszeköttetésre alkalmas, főként járművek és egy fixen telepített központi állomás között. A hatótávolság a tereptől függően 15-40 km.
A készülék kis méretei folytán könnyen elhelyezhető a gépkocsik csomagterében, vagy az utasfülkében, esetleg az ülés alatt is.
Az adó-vevő 1-8 átkapcsolható üzemi frekvencián működik, az átkapcsolás a kezelő egységről történik. A kezelő egység tartalmazza az összes kezelőelemetket (kapcsolók, jelzőlámpák). A rádióforgalom lebonyolításáa történhet kézibeszélővel, vagy hangszóró és kézimikrofon segítségével. A készülék kezelése egyszerű, könnyen elsajátítható.
A készülék átlagos fogyasztása olyan csekély, hogy általában a gépkocsi akkumulátoráról lehet táplálni anélkül, hogy az akkumulátort, vagy a töltődinamót nagyobbra keellene kicserélni.

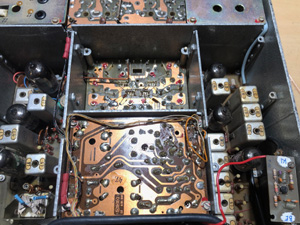

Az adó-vevő egység pormentesen zárt kivitelű. Kinyitása négy csavar oldásával történik. A készülék áramkörei nyomtatott kivitelűek és részlegesen tranzisztorizáltak.
Az FM10-160 típusú rádiótelefon szelektív hívójelek vételére és adására alkalmas. Ez lehetővé teszi, hogy a központi állomás max. 52 (közös csatornán működő) alállomás (gépkocsi) bármelyikét felhívhassa. A hívójel vételkor a hívott állomáson hangjelzés hallható. A többi állomásokat a hívójel-vevő nem reteszeli, kívánatra ezek is hallgathatják az adást.
Egy FM10-160SM típusú adó-vevő állomás a következő egységekből épül fel:
- Adó-vevő
- Antenna
- Kezelő egység
- Kézibeszélő vagy hangszóró egység erősítővel és kézimikrofon
- Biztosító doboz
Ezekhez járul még duplex üzemmódú állomások setén az antennaszűrő.
A készülék kezelésre különösebb szakértelmet nem igényel, a kezelőszervek egyértelmű feliratokkal vannak ellátva. A teljesség kedvéért a keezeléssel kapcsolatos teendők az alábbiakban kerülnek összefoglalásra:
a.) Vételkész állapot:
A KI-BE kapcsoló bekapcsolásával vevő és a hangfrekvenciás egység tápfeszültséget kap. A bekapcsolást a KI-BE kapcsoló feletti jelzőlámpa kigyulladása jelzi. A bekapcsolás után kb. 1 perc múlva (vevő csövek felfűtési ideje) a berendezés vételkész.
b.) Adás:
Vételkész állapotban az adófűtés nincs bekapcsolva. Az adás meegkezdése előtt az "Adófűtés" feliratú kapcsolót kell bekapcsolni. A bekapcsolást a kapcsoló feletti jelzőlámpa kigyulladása jelzi. A bekapcsolás után kb. 1 pec múlva (adócsövek felfűtési ideje) a berendezés adásra kész. Az adócsövek cask a kézibeszélő beszédváltójának, illeetvee a mikrofonon lévő gombnak a benyomásával kapnak anódfeszültséget. A mikrofonra való rábeszéléssel a kétoldalú összeköttetés felvehető.
Duplex üzemű állomásoknál is szükséges a beszédváltó (mikrofon adás gomb) állandó benyomása az "adás" állapot fenntartásához. Így elkerülhető, hogy esetleges feledékenységből a berendezés állandó "adás" üzemben maradjon. Ennek egyrészt a fogyasztás sszempontjábból van nagy jelentősége, másrészt pedig abban az esetben, mikor a környezeti hőmérséklet 35 C-nál magasabb.
Ilyen hőmérséklet mellett ugyanis az alkatrészek megóvása érdekében az adási időt a teljes üzemidőnek 10%-ára kell korlátozni, 1 órás átlagban számítva.
c.) Ellenállomás hívása:
Bekapcsolt adófűtés esetén az ellenállomás a "Hívás" jelzésű nyomógomb benyomásával hívható. Ebben az esetben egyidejűleg kapcsolódik be a hívógenerátor, valamint az adó anódfeszültsége. Hívás (adás) cask a nyomógombb benyomásának idejéig tart, elengedésével az adás megszűnik.
d.) Hívás jelzése:
Bejövő hívás esetén kézibeszélős állomásoknál a berregő megszólalása figyelmezteti a kezelő személyzetet a hívásra. A berregő cask adddig van bekapcsolva, míg az ellenállomás a hívóhangot sugározza.
Hangszórós állomásoknál berregő nincs, a bejövő hívás a hangszóróban hallható. A hangszórót a szelektorban lévő jelfogónak egy kontaktusa kapcsolja be, mely jelfogó a hívás vétele után öntartó marad. Az öntartás feloldása a kezelő egységen lévő "Készenlét" jelzésű gomb megnyomásával történik. Ha elmulasztják az összeköttetés befejezése után a "Készenlét" gombot lenyomni, akkor az azonoss frekvencián dolgozó, de más hívójelű állomásoknak szóló adás is hallható a hangszóróban, ami bizonyos esetben zavaró lehet.
e.) Zajzár:
A kezelő egységen lévő "Zajzár" jelzésű gombbal a vevő érzékenységét oly értékre lehet beállítani, hogy a vételszünetekben fellépő FM zaj ne legyen hallható. A gombot mindig cask oly mértékig kell elforgatni, hogy a zaj éppen megszűnjön, mert a gombot tovább forgatva tulajdonképpen a vételi lehetőségek korlátozottak lesznek, mivel a vevő látszólag érzéketlenebb lesz.
MŰKÖDÉSI ELV
A szimplex és félduplex állomások gységeinek együttműködését a 3C50-124 rajzszámú tömbvázlat szemlélteti, míg a duplex állomások tömbvázlata a 3C50-149 számú rajz.
A duplex és szimplex állomások egységei között lényeges eltérés nincs. Az eltérések az egységek bemutatásánál kerülnek ismertetésre.
Mind a szimplex, mind pedig a duplex állomásoknál lehetséges 25 ill. 50 kHz csatorna kiosztás. A csatorna kiosztás két változata a vevő középffrekvenciás egységének a változását vonja maga után. Elvi működés szempontjából azonban a kétféle csatornakiosztás között különbség nincsen. Az elektromos alkatrészek változása az evi rajzokon van feltüntetve.
Az állomás egységei a következők:
- Adó-vevő
- Adó egység
- Vevő nagyfrekvenciás egység
- Vevő középfrekvenciás egység
- Hangfrekvenciás egység
- Kristályegység
- Tápegység (inverter)
- Hívójel szelektor
- Hívójel generátor
- Harmonikus szűrő
- Kezelő egység az akusztikai szervekkel
- Duplex szűrő
- Akkumulátor csatlakozó doboz
KEZELŐ EGYSÉG AKUSZTIKAI SZERVEKKEL
A kezelő egység segítségével történik az állomás működtetése, amely egy különálló egység és 22 erű kábel köti össze az adó-vevővel. Előlapján a következő kezelő és jelző szervek találhatók:
- KI-BE kapcsoló
- Adófűtés kapcsoló
- Csatorna választó
- Hívó nyomógomb
- Készenlét nyomógomb
- Zajzár szabályozó
- Bekapcsolást jelző lámpa
- Adófűtést jelző lámpa
A felsorolt szervek szerepe az elnevezésekből adódik, illetve az egységek ismertetésénél bemutatásra kerülnek.
A kezelőbe csatlakozik a kézibeszélő, melyen az adás-vétel kapcsoló is el van helyezve.
A kézibeszélő helyett alkalmazható mikrofon és hangszóró erősítő. Ilyenkor az adás-vétel kapcsoló a mikrofonon nyer elhelyezést.
A hangszóró erősítő külön egységet képez, melybe a hangszóró is be van építve.
Az erősítő tranzisztorokkal működik. A hangerősséget fokozatosan 6 lépésben lehet szabályozni. Készül 6.3 V, 12.6 V és 25.2 V-os kivitelben.
A kezelő egységbe a következő kábelek csatlakoznak:
- Kezelő kábel
- Akkumulátor kábel
- Kézibeszélő kábel, vagy
- hangszóró erősítő és mikrofon kábel
Az elvi rajzok száma:
- Kezelő egység: 3E79-153
- Hangszóró erősítő: 4E79-149/A, 4E79-149/B és 4E79-149/C
DUPLEX SZŰRŐ
Duplex állomásoknál az adó és vevő frekvencia sszétválasztására a duplex szűrő szolgál. Távoltartja az adó jelét a vevő bemenő fokozatától.
Külön egységet képez, mely az adó-vevő és antenna közé kerül. Az adó-vevőnél magával vonja azt a változást, hogy az adó antenna kimenete és a vevő antenna bemenete külön csatlakozón keresztül kapcsolódik szűrőhöz.
A duplex szűrő koncentrált elemekkel és koaxiális darabokkal kiviteelezett, azonos felépítésű két szűrőből áll. Egyik szűrő áteresztési tartomány az adó, a másik szűrő áteresztési tartománya a vevő frekvencián van. A két szűrő egy lambda/4 hosszúságú koaxiális kábellel csatlakozik a szűrő kimenetére, illetve az antenna csatlakozóra. Elvi rajz száma: 4E79-151.
AKKUMULÁTOR CSATLAKOZÓ DOBOZ
Az akkumulátor két veezetéke csatlakozik a dobozba, melyben két 15 A-es biztosító szolgálja az akkumulátor védelmét.
A dobozból két vezeték a kezelő egységhez (a kapcsolóágak) és két vezeték az adó-vevőhöz csatlakozik.A SZERKESZTŐ MEGJEGYZÉSE
Az igény egy új, hazai URH rádiókészülékre már már 1960-ban, a Storno CQM19-25 megjelenésekor körvonalazódtak, de a sorozatgyártásra egészen 1963-ig várni kellett. Ez volt a BRG első, nagyobb darabszámban gyártott adóvevője - avagy akkori kifejezéssel élve: rádiótelefonja. A dán Storno Viscount / Viking tökéletes másolata volt, minden részletében.
Külön hűtőborda nem került a rádióra, a keletkező hőt a készülékház nagy felületei vezetik el. A folyamatos üzemre szánt készülékek fedlapjait úgy módosították, hogy azokon szellőzőnyílásokat képeztek ki a megfelelő levegőáramlás biztosításához.
A GK-1 volt az első kezelő, melyet az FM10-160 szériához terveztek. Az első rajzok 1963-ból származnak, mely alapján feltételezhető, hogy a végleges terv is akkor született meg. A GK-1 egy bekapcsológombot, egy 8 állású csatornaváltót, egy adás- és csőfűtésjelző izzót és egy adásindító nyomógombot tartalmaz. Mivel a részletes műszaki felépítése ismeretlen és a gépkönyvekben említés nem történik a szelektív hívás lehetőségéről, így a szelektív hívóáramkör hiánya igen valószínű.
A VK-1 egy speciális vasúti kezelő. Kialakításában, méreteiben és a kezelőszervek elhelyezésében a vasútüzem elvárásainak megfelelően lett tervezve. Az eredeti dán CB19-2 kezelőjöz hasonlóan itt is minimalizálták a gombok számát: kizárólag egy hangerőszabályozóval egybeépített zajzárkapcsolót, csatornaváltóval egybeépített bekapcsológombot, egy csatornaváltót és egy adásjelző lámpát építettek be. A VK-1 kezelőegység különleges, víz-, csepp-, por- és ütésálló kivitel. A VK-1 tervei szintén 1963-ban készültek el.
A GK-2 gépkocsiba szerelhető kezelőegység és az FK-2 típusú asztali, fix kezelő kapcsolástechnikailag megegyezik egymással - minimális eltérésekkel. Az autóba szánt változat egy fémből készült, hajlított kengyellel rögzíthető a kesztyűtartóba vagy a műszerfal alá, az asztali kivitel pedig egy nagyobb dobozban került elhelyezésre, beépített hangszóró-erősítő egységgel és tápegységgel. Mindkét típuson elhelyezésre került egy adás- és vételjelző izzó, egy főkapcsoló és egy csőfűtést indító kapcsoló. Emellett megtalálható rajtuk a hangerő-szabályozó és egy 8 állású csatornaváltó. A kezelők - igény szerint - egy előre fixen meghatározott hívóhang adására és vételére képesek.
A GK-50 és FK-50 kezelőegységek méretükben, tömegükben és szerkezeti kialakításukban teljesen azonosak a fentebb ismertetett GK-2 és FK-2 típusokkal. Eltérés mindössze az előlap kialakításában és a kezelőszervek elhelyezésében van: két darab hívóhang-beállító gombbal összesen 53 féle egyedi hívóhang adására képes a készülék, melyeket a rádió kezelője állíthat be és változtathat meg. A többi kezelőszerv azonos az egyszerűbb kivitellel.
A BRG mérnökei konstruáltak egy 220V / 12V-os tápegységet (HÁI 220/12T), mely egyben akkumulátortöltő is volt: e módon pedig a hálózati feszültség kimaradása esetén az elektronika átváltott az opcionálisan bekötött savas-ólom akkumulátorra. A szerkezet vázát egy alumínium keret alkotta, melynek két oldalán nagyméretű hűtőbordák helyezkedtek el. A rádióval ellentétben nem áramköri lapokon történt a szerelés, hanem a hagyományosabb vázkábelezéssel és "légszerelt" technikával. A tápegység germánium félvezetőket tartalmaz, terhelhetősége maximálisan 6 A.
A készülék alsó részén 3 darab csavarhely került elhelyezésre a rögzítés megkönnyítése érdekében. A fix bázisállomás üzemhez egy "T" alakú tartókeret nyíújt segítséget a falra történő felszereléshez. A keret három irányban is túlnyúlik a készüléken így a csavarozás nagymértékben leegyszerűsödik ez által.
KÉP GALÉRIA
A képek nagy méretben is megtekinthetők az Interaktív / Kép galéria menüpontban. A nagy képeket tartalmazó kép galéria IDE KATTINTVA is elérhető.
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
